Cartão da filha do RF
Created with Pixso. WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ

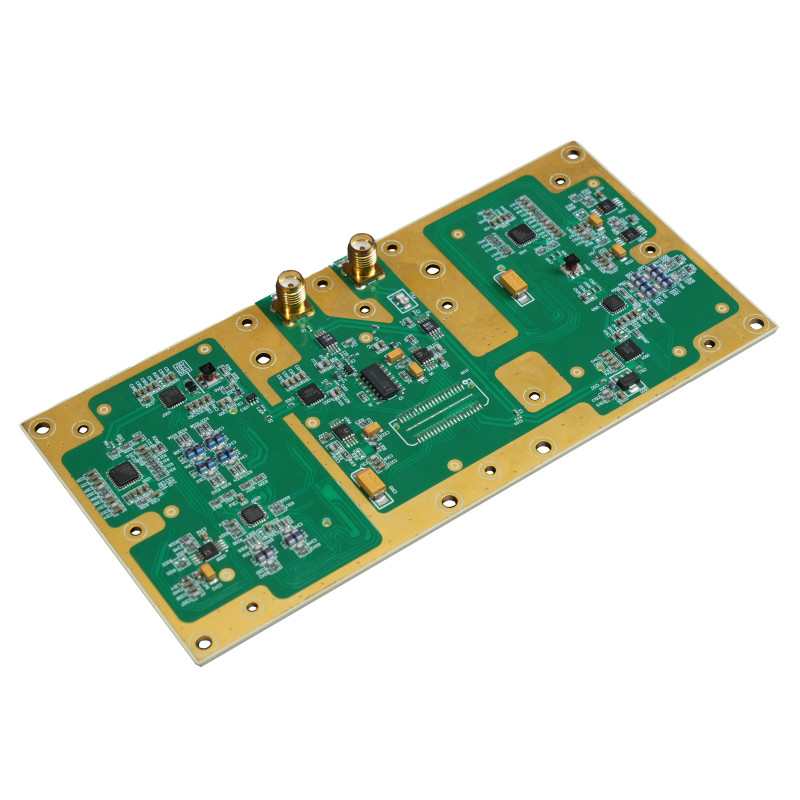

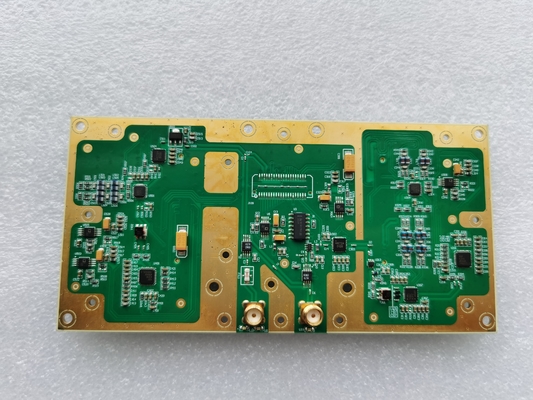

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ

Nome da marca: Luowave
Número do modelo: WBX-LW (40MHZ, 120MHZ)
MOQ: 1 parte
preço: USD
Tempo de entrega: Bens do ponto ou 30 dias
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
China
Detalhes da embalagem:
Caixa de papel \ caixa de papel
Habilidade da fonte:
1 parte
Destacar:

Cartão 40MHZ da filha de USRP

,

Daughterboards WBX de RX

,

Cartão da filha do rx de WBX

Descrição do produto

USRP Filhas WBX-LW 40MHZ

O WBX é um transceptor de largura de banda larga que fornece até 100 mW de potência de saída e um valor de ruído de 5 dB. Os LO?? para as cadeias de recepção e transmissão operam de forma independente,Mas pode ser sincronizado para operação MIMOO WBX fornece capacidade de largura de banda de 40 MHz e é ideal para aplicações que requerem acesso a um número de bandas diferentes dentro do seu intervalo de 50 MHz a 2,2 GHz.Exemplos de áreas de aplicação incluem comunicações terrestres-móveis, rádios de banda marítima e aérea; estações de base de telefonia celular, rádios multibanda PCS e GSM; radares multiestráticos coerentes; redes de sensores sem fios; transceptor que abrange 6 bandas de amadores;Televisão; espaços em branco; segurança pública; ISM.



Características principais:

1Cobertura de frequência: 50 MHz - 2,2 GHz

2. A largura de banda máxima inclui: 40 MHz

3A placa filha WBX RF contém um transceptor full duplex de banda larga que suporta até 120 MHz de largura de banda instantânea

4- Serviços para um vasto leque de aplicações: segurança pública, comunicações, rádio amador e ISM

5As cadeias de recepção e transmissão do oscilador local operam de forma independente, permitindo uma operação duplex de frequência

6A referência para o oscilador local é o relógio mestre do USRP, permitindo múltiplas operações coerentes

Descrição funcional:

O WBX-LW-40 fornece um transceptor de alta largura de banda que fornece até 100 mW de potência de saída com um valor de ruído de 5 dB.As cadeias de recepção e transmissão do oscilador local operam de forma independente e podem ser sincronizadas para o MIMOÉ um dispositivo SDR ideal para aplicações que desejam acessar frequências na faixa de 50 MHz-2200 MHz. As aplicações incluem WiFi, WiMAX, transceptores de banda S e transceptores de banda ISM de 2,4 GHz.Aplicações incluem comunicações móveis terrestres, rádios marítimas e aeroespaciais; estações base móveis, PCs e rádios GSM de banda múltipla; radares de base múltipla coerentes; redes de sensores sem fios; televisão de radiodifusão; e gestão da segurança pública.Aplicável ao USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Produto compatível:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 0

Não hesite em contactar-me se precisar de mais informações.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Ensaio do WBX-LW 40M

Descrição do ambiente de ensaio: para os ensaios são utilizados equipamentos da empresa de I&S, modelo ZVL. Os equipamentos de ensaio são USRP-LW X310 e WBX-LW 40M.Os dois dispositivos são ligados por cabo de radiofrequência diretamenteDiagrama do ambiente de ensaio:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 1

Diagrama de ligação de ensaio do transmissor em circuito aberto:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 2

Diagrama de ligação de ensaio de recepção espontânea em circuito fechado:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 3

Dados de ensaio em circuito aberto e fechado baseados em GNU RADIO COMPANION: Diagrama de blocos de ensaio GNU RADIO COMPANION:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 4

1Teste de supressão de portadores e rejeição de imagem: frequência central 70 MHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 5

Frequência central 70 MHz, gráficos de saída de ganho máximo:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 6

Frequência central 70MHz, espectro de ensaio do transceptor de circuito fechado e gráficos de domínio temporal

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 7WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 8

2. Dados de teste de circuito aberto e fechado baseados em GNU RADIO COMPANION: Supressão de portadores e teste de rejeição de imagem: frequência central 100MHz, frequência de sinal de banda base 10kHz, GAIN 9dB

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 9

Frequência central 100 MHz, saída gráfica com ganho máximo:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 10

Frequência central 100 MHz, espectro de teste do transceptor de circuito fechado e gráficos do domínio temporal

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 11WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 12

3. Dados de teste de circuito aberto e fechado baseados no GNU RADIO COMPANION: Supressão de portadores e teste de rejeição de imagem: frequência central 400 MHz, frequência de sinal de banda base 10 kHz, GAIN 9dB

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 13

Frequência central 400 MHz, saída gráfica a ganho máximo:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 14

Frequência central 400 MHz, espectro de ensaio do transceptor de circuito fechado e gráficos do domínio temporal

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 15WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 16

4. Dados de teste de circuito aberto e fechado baseados no GNU RADIO COMPANION: Supressão de portadores e teste de rejeição de imagem: frequência central 800MHz, frequência de sinal de banda base 10kHz, GAIN 9dB

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 17

Frequência central 800MHz, gráficos de saída em ganho máximo:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 18

Frequência central 800 MHz, espectro de teste do transceptor de circuito fechado e gráficos de domínio temporal

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 19WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 20

5. Dados de ensaio de circuito aberto e fechado baseados no GNU RADIO COMPANION: Supressão de portadores e teste de rejeição de imagem: frequência central 1 GHz, frequência de sinal de banda base 10 kHz, GAIN 9dB

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 21

Frequência central 1 GHz, gráficos de saída a ganho máximo:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 22

Frequência central 1 GHz, espectro de teste de transmissor-receptor de circuito fechado e gráficos de domínio temporal

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 23WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 24

6. Medição do ruído de fase: frequência central 1 GHz:

WBX-LW40 ∙ Segurança Pública RX USRP Cartão Filha Filhas WBX 40MHZ 25

Não hesite em contactar-me se precisar de mais informações.

Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
