Detalhes do produto:
Lugar de origem: China
Marca: Luowave
Número do modelo: LUOWAVE SDR-LW 2974
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD
Detalhes da embalagem: Caixa de papel \ caixa de papel
Tempo de entrega: Bens do ponto ou 30 dias
Termos de pagamento: T/T
Habilidade da fonte: 1 parte

160MHz encaixou o cartão de memória definido software de Ettus USRP X310 16G do rádio

descrição
Realçar:

160MHz encaixou o rádio definido software

,

USRP X310 16G

,

ettus x300 16G

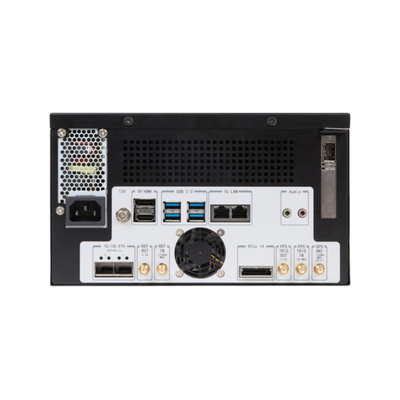

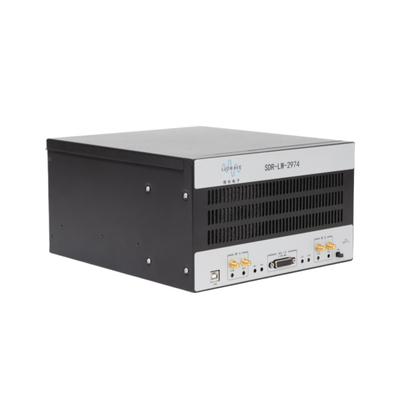

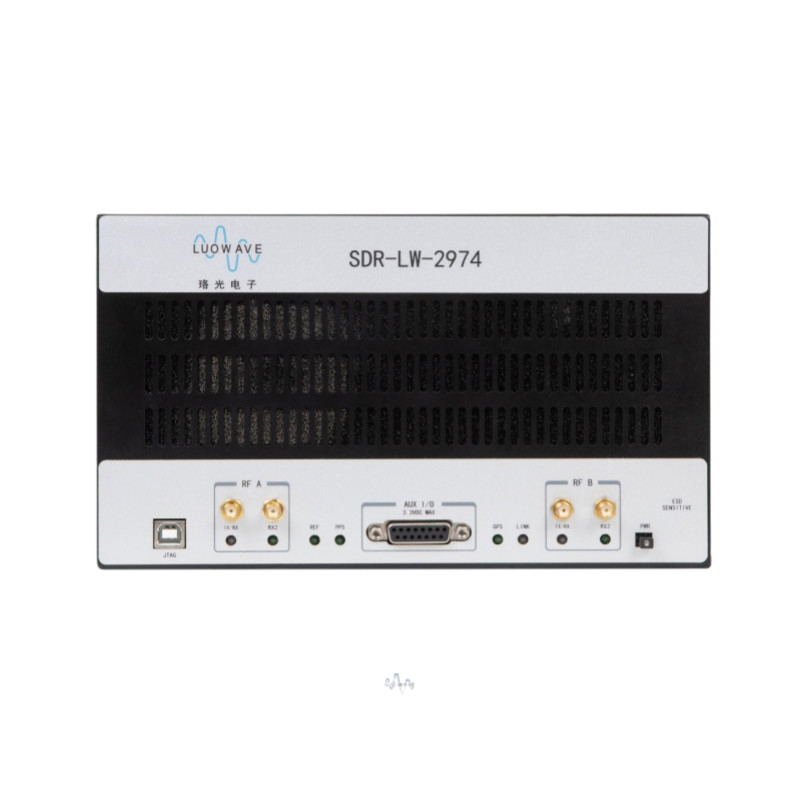

LUOWAVE SDR-LW 2974, máquina completa de Usrp X310

SDR-LW 2974



10MHz-6GHz

●Processador I7 de alta velocidade

●SSD 500GB

●16GB RAM

●placas de rede 1G e 10G

●O software de USRP definiu o equipamento de rádio do software





Introdução de produto

SDR-LW 2974 é um dispositivo autônomo encaixado de capacidade elevada do SDR, que consista em um processador, em uma parte frontal a bordo de FPGA e do RF. O produto tem um processador de Intel i7, uma memória SSD 500GB, e 16GB incorporados. As escalas da cobertura da frequência de 10 gigahertz MHz-6, e a largura de banda máxima são 160 megahertz. Tem as relações de alta velocidade opcionais múltiplas (PCIe, Gigabit Ethernet e 10 Gigabit Ethernet), assim como um Kintex-7 rico em recursos, usuário-programável FPGA. Como todos os dispositivos de USRP, este dispositivo usa um motorista da cruz-plataforma UHD do open source, e apoios de UHD a maioria de aplicações e estruturas do SDR, tais como o rádio do GNU.



Característica principal

processador i7, equipado com o sistema operacional do tempo real de Linux Relação de JTAG
  Relação do Gen x4 de PCIe
500GB SSD, 16GB RAM Quatro USB 3,0 portos
cobertura da frequência 10MHz-6GHz Portos duplos de SPF+
Largura de banda instantânea de até 160M pelo canal Xilinx incorporado Kintex-7 FPGA
O apoio 2 envia e 2 para receber ao mesmo tempo Referência externo do pulso de disparo do apoio e de tempo do PPS referência
Estrutura do desenvolvimento de RFNoC FPGA Rádio do apoio GNU



PC industrial

Processador Intel I7 9700
Cartão de memória 16G
SFP 10Gbps
Cabo de PCIe Gen 2 x4 de PCIe
RJ45 1Gbps





FPGA e banda de base

FPGA Kintex-7 XC7K410T
GOLE 1G
Definição do CAD 14bit
Definição de DAC 16bit
Taxa de amostra do CAD 200M/S



Como o núcleo de processamento digital de SDR-LW 2974, Xilinx Kintex-7 410T fornece a conexão de alta velocidade direta de todos os componentes principais, incluindo a parte frontal do RF, a relação do anfitrião e a memória DDR3. O defeito FPGA fornece todos os módulos de UHD para a para baixo-conversão digital e acima-conversão digital, frequência fina que ajustam, e algumas outras funções de DSP. Os usuários podem aproveitar-se do espaço livre abundante de FPGA e da estrutura do desenvolvimento suportados por USRP para desenvolver e executar seu próprio DSP que processa os módulos.

Índice do RF

Emissão   Receba
Número de canais 2 Número de canais 2
Escala de frequência 10MHz-6GHz Escala de frequência 10MHz-6GHz
Etapa da frequência <1KHz Etapa da frequência <1KHz
Potência de saída máximo 6-20dBm Potência de saída máximo -15 dBm
Escala do ganho 31.5dB Escala do ganho 0 DB -37,5
Etapa do ganho 0.5dB Etapa do ganho 0.5dB
Largura de banda máxima do tempo real 160MHz Largura de banda máxima do tempo real 160MHz
    Figura de ruído 7dB

Poder

Tensão 220V
Atual 最大 3A



Ambiente

escala da temperatura de trabalho 0-50℃
Altura máxima 2000m
umidade 10%-90% (nenhuma condensação)
Ambiente do uso Interno, exterior







A fonte de alimentação SDR-LW2974 é conectada diretamente ao poder da cidade 220V. Recomenda-se usar o produto junto com os acessórios unidos da fonte de alimentação. Se você precisa do substituir, contacte por favor nossa empresa. O transmissor pode alcançar uma largura de banda de até 160M na escala de frequência de trabalho inteira.



Tamanho da estrutura



Tamanho físico 23.5*26.5*13.4 (cm)
Peso 3.6Kg



SDR-LW 2974 é um protótipo ideal para construir uma série de aplicações avançadas da pesquisa, incluindo a simulação de LTE independente ou de 802,11 dispositivos, o desenvolvimento de algoritmo médio do controle de acesso (MAC), o sistema da saída da entrada múltipla amostra (MIMO), o heterogeneous network, a transmissão de LTE, da compressão múltiplos do RF, detecção remota espectral, rádio cognitivo, beamforming e goniometria.
