O software 410T universal de Kintex 7 definiu os sistemas de comunicação 120MHz sem fio de rádio

O software 410T universal de Kintex 7 definiu os sistemas de comunicação 120MHz sem fio de rádio
O software 410T universal de Kintex 7 definiu os sistemas de comunicação 120MHz sem fio de rádio

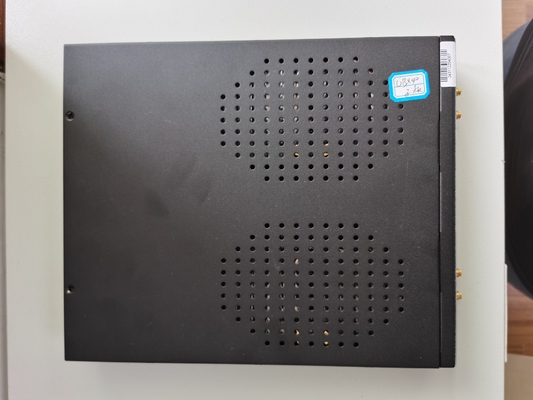

Imagem Grande :  O software 410T universal de Kintex 7 definiu os sistemas de comunicação 120MHz sem fio de rádio

Detalhes do produto:
Lugar de origem: China
Marca: Luowave
Número do modelo: USRP-LW 2940
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD
Detalhes da embalagem: Caixa de papel \ caixa de papel
Tempo de entrega: Bens do ponto ou 30 dias
Termos de pagamento: T/T
Habilidade da fonte: 1 parte

O software 410T universal de Kintex 7 definiu os sistemas de comunicação 120MHz sem fio de rádio

descrição
Largura de banda: 120 megahertz
Realçar:

Rádio definido software 2940

,

Rádio 2940 definido software

,

Software universal rádio definido 120MHz

Software universal plataforma de rádio definida, USRP-LW 2940, 120MHz



O USRP-LW 2940 é uma plataforma software-definida de capacidade elevada, evolutiva do rádio (SDR) para sistemas de comunicação sem fio de projeto e de distribuição da próxima geração. Consiste em um USRP-LW X310 e duas placas de filha de WBX-LW 120MHz RF



A arquitetura de hardware de USRP-LW 2940 combina dois entalhes expandidos da placa de filha da largura de banda com uma largura de banda de até 120M 50 megahertz a 2,2 gigahertz. E caracteriza relações de alta velocidade múltiplas para escolher de (portos de PCIe, de Gigabit/10 Gigabit Ethernet), assim como um Kintex-7 rico em recursos, usuário-programável FPGA. Além, o USRP-LW 2940 usa um motorista da cruz-plataforma UHD do open source, com um grande número estruturas do desenvolvimento, arquiteturas compatíveis da referência, e projetos do open source.



Como o núcleo de processamento digital do USRP-LW 2940 o XC7K410T FPGA fornece a conectividade de alta velocidade entre todos os componentes principais. Inclui a parte frontal do RF, a relação do anfitrião, e a memória DDR3. O defeito FPGA fornece toda UHDs controlando o downconversion digital e upconversion digital, frequência fina que ajustam, e alguns outros blocos da função de DSP. Os usuários podem aproveitar-se do espaço de reposição do Kintex-7 rico em recursos FPGA, mais a estrutura do desenvolvimento de RFNoC apoiada por USRP, para desenvolver e executar seu próprio DSP que processa os módulos.

O jogo do equipamento de USRP-LW 2940 inclui: uma unidade principal de USRP-LW 2940, cabo do gigabit, adaptador do gigabit de SFP+, adaptador do poder, cabo de USB2.0 JTAG, raiz do cabo 4 do RF do conector de SMA.



Tabela da comparação de desempenho de FPGA da série e de X da porta ethernet série

  USRP-LW N210 USRP-LW X310
FPGA Spartan3XC3SD3400A Kintex 7 -410T
Pilhas da lógica 53k 406k
Memória Kb 2.268 Kb 28.620
Multilliers 126 1540
Taxa de pulso de disparo 100 megahertz 200 megahertz

SyreamingBandwith

pelo canal (de 16 bits)

25 MS/s 200 MS/s





TheUSRP-LW 2940 oferece uma variedade de relações de alta velocidade escolher de. No painel do dispositivo, o porto de Gigabit Ethernet é uma das maneiras as mais simples e as mais de uso geral de conectar. Para aplicações com largura de banda prolongada e baixa latência, tal como estudos de PHY/MAC, o X310 fornece uma relação de ônibus eficiente PCIe x4 para esta operação determinística. Quando a aplicação usa a gravação ou o multi-nó da rede que processam, o porto de 10 gigabits é a melhor escolha.



O USRP-LW 2940 inclui muitas características adicionais que ajudarão algumas outras aplicações sem fio. Por exemplo, no projeto de FPGA, o 1GB DDR3 no cartão-matriz pode ser usado como a proteção de dados e o armazenamento de dados. O GPSDO interno opcional fornece a referência da frequência da elevada precisão quando sincronizado ao sistema de GPS com um atraso da sincronização de menos do que 50ns. Permite que o usuário controle componentes externos tais como os amplificadores e os interruptores através da relação de GPIO, entradas do apoio tais como disparadores do evento, e observam-no eliminam erros de sinais. O USRP-LW 2940 igualmente inclui um adaptador interno de JTAG que permita que os colaboradores facilmente carreguem e eliminem erros de imagens novas de FPGA.
