Detalhes do produto:
|
| Número de canais: | 2RX, 2TX | Escala de frequência:: | 3MHz-600MHz |
|---|---|---|---|
| Largura de banda:: | 200MHz pelo canal | Característica:: | BRAÇO Cortex-A9 do Duplo-núcleo processador central de 800 megahertz |
| FPGA:: | Xilinx Zynq-7100 SoC | DAC:: | 14-bit |
| Realçar: | SDR DE DC6V USRP,Rádio universal DC6V do software,C.C. 6V do rádio do software do SDR |
||

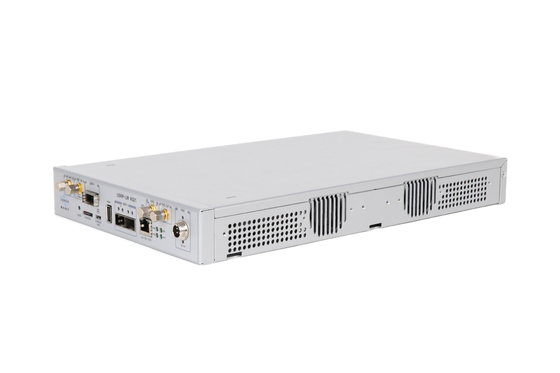

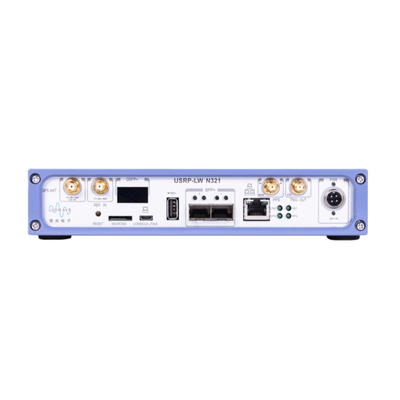

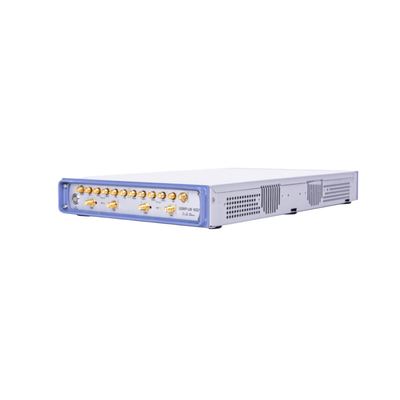

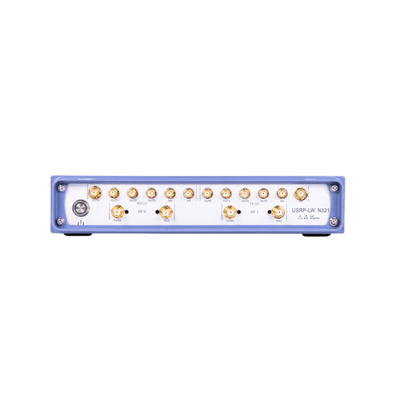

Rádio universal periférico, USRP-LW N321 do software, compatível com ETTUS USRP N321
Vista geral do produto
USRP-LW N321 é um rádio software-definido rede que forneça a confiança e a tolerância a falhas para o desenvolvimento em sistemas sem fio em grande escala e distribuídos. Este é um SDR de capacidade elevada que use um projeto original do RF para fornecer 2 RX e 2 canais de TX em um tamanho de RU da metade-largura. Cada canal pode fornecer uma largura de banda instantânea de até 200 megahertz e cobrir uma escala de frequência prolongada de 3 megahertz a 6 gigahertz. O processador da banda de base usa Xilinx Zynq-7100 SoC para entregar grande FPGA usuário-programável para o tempo real, a baixo-latência que processam, e um processador central do BRAÇO do duplo-núcleo para a operação independente. Tem dois portos de SPF+ e um porto de QSFP+, apoia 1 GbE, 10 relações de GbE e de Aurora, e pode fluir o Q.I. da alto-taxa de transferência ao co-processador do PC ou do FPGA do anfitrião. A arquitetura flexível da sincronização apoia 10 megahertz de referência do pulso de disparo, de tempo do PPS a referência, a entrada externo de TX e de RX LO e o GPSDO, que podem realizar a plataforma coerente do teste da fase MIMO. O USRP-LW N321 tem a capacidade para importar todo o TX e RX LO com de 450 megahertz uma frequência apoiada mais altos, fornecendo uma maneira de construir uma plataforma em grande escala, fase-coerente do teste de MIMO apropriada para vários assuntos de pesquisa sem fio avançados. Além, USRP-LW N321 reserva exportar TX e RX LO na configuração da estrela para múltiplo outros dispositivos de USRP-LW N321. USRP-LW N321 utiliza a programação de software a mais atrasada de UHD para simplificar o controle e a gestão de dispositivos múltiplos na rede, e tem tarefas originais da gestão remota, tais como a eliminação de erros, atualizando o software, reiniciando, restaurando ao estado da fábrica e à situação da operação de sistema de vigilância.
Características principais
1.Reliable e desenvolvimento falha-tolerante
capacidades da gestão 2.Remote
3.Stand-alone (encaixou) ou anfitrião-baseou (a operação do córrego da rede)
4.Fully integrou e montou (USRP N321 não apoia cartões cambiáveis da filha)
5,3 megahertz a 6 gigahertz estenderam a escala de frequência
6. uma largura de banda instantânea de até 200 megahertz pelo canal
7.2RX, 2TX
8.RX, banco de filtro de TX
9.14-bit CAD, DAC de 16 bits
taxa de pulso de disparo 10.Master: 200.245,76250 MS/s
11.Xilinx Zynq-7100 SoC
12.Dual-core ARMAM Cortex-A9 processador central de 800 megahertz
13,1 porto de QSFP+
14,2 portos de SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
15.RJ45 (1 GbE)
referência 16.Clock
Referência do tempo 17.PPS
18.External RX LO, entrada de TX LO e portos de saída
19.Built-em GPSDO
tipo 20,1 um porto do anfitrião de USB
21,1 porto de micro-USB (console de série, JTAG)
temporizador 22.Watchdog
23.OpenEmbedded Linux
Motorista do hardware 24.USRP (UHD 3.15.0.0 ou mais alto) e versão do API do software livre
estrutura do desenvolvimento de 25.RFNoC™ FPGA
Índice técnico:
| Categoria do parâmetro | valor numérico | unidade | Categoria do parâmetro | valor numérico | unidade |
| recepção | lançamento | ||||
| Número de canais | 2 | - | Número de canais | 2 | - |
| Escala do ganho | -16 ~ 34 | DB | Escala do ganho | -30 ~ 25 | DB |
| Piso do ganho | 1 | DB | Piso do ganho | 1 | DB |
| Poder de entrada máximo | -15 | dBm | Poder de entrada máximo | -15 | dBm |
| Banco de filtro |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
Megahertz | Banco de filtro |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
Megahertz |
| Uma escala de frequência externo do oscilador local pode ser entrada | 0,45 ~ 6 | Gigahertz | Uma escala de frequência externo do oscilador local pode ser entrada | 0,45 ~ 6 | Gigahertz |
| Tempo de ajustamento | 245 | nós | Tempo de ajustamento | 245 | nós |
|
Tempo de comutação de TX/RX |
750 | nós | Tempo de comutação de TX/RX | 750 | nós |
| Conversão e desempenho do pulso de disparo | poder | ||||
| Taxa da amostra | 200.245,76, 250 | MS/s | Entrada da tensão de C.C. | 12,7 | V, A |
| Definição do CAD | 14 | bocados | consumo de potência | 60 ~ 80 | W |
| Definição de DAC | 16 | bocados | Propriedades físicas | ||
| tamanho | 380×220×45 | milímetro | |||
| A estabilidade da frequência de GPSDO não é travada | 0,1 | ppm | peso | 3,4 | quilograma |
| GPSDO PPS relativo à precisão do UTC | <8> | ns | Exigências do ambiente operacional | ||
| Estabilidade da latência de GPSDO |
<> 3 25 |
nós horas °C |
Escala estável da operação | 0 ~ 50 | °C |
| Variação da temperatura do armazenamento | -40 ~ 70 | °C | |||
