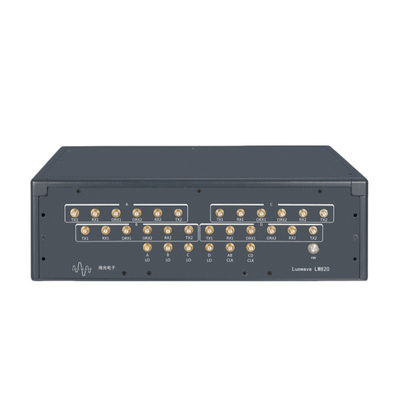

O Luowave LW820 é um dispositivo de rádio universal de software definido (SDR) de alto desempenho de 8 canais totalmente auto-desenvolvido pela Wuhan Luowave Electronics Co., Ltd.Construído na plataforma ADRV9009 e Xilinx UltraScale+ ZU11EG, opera numa faixa de frequências de 75 MHz a 6 GHz, com uma largura de banda instantânea máxima de 200 MHz por canal.Aproveitamento de mecanismos de gestão de relógios precisos e de processamento de sinais sincronizados, o Luowave LW820 oferece uma coerência de fase e um desempenho colaborativo excepcionais, tornando-o ideal para sistemas de comunicação sem fios complexos, como as redes 5G,Processamento de sinais de radar, comunicações por satélite e determinação da direcção do espectro espacial.

Características

• A bordo do Xilinx Zynq UltraScale+ MPSoC ZU11EG
• O chip de RF ADRV9009 da ADI, faixa de RF: 75 MHz ∼ 6 GHz
• 8 TX e 8 RX, largura de banda instantânea: até 200 MHz por canal
• Sincronização de fase de vários dispositivos: < 1° desvio de coerência de fase, satisfazendo requisitos rigorosos para comunicações 5G, detecção por radar e outras aplicações críticas de fase
• Suporte à expansão da largura de banda: permite a implantação rápida de sistemas de ondas milimétricas
• Interfaces de alta velocidade: Gigabit Ethernet e PCIe para transferência de dados de alto rendimento
• Suporte para interface universal GPIO e capacidade de depuração JTAG
• Suporte de referência de relógio externo e referência de tempo PPS

Diagrama de blocos

Ambiente de desenvolvimento

Suporte a vários softwares e frameworks de desenvolvimento, incluindo GNU Radio, LabVIEW, MATLAB, etc.,que podem satisfazer vários requisitos, desde o desenvolvimento rápido de protótipos até o processamento em tempo real de alto desempenho.

Teste de sincronização de fase

O Luowave LW820 contém 4 peças de ADRV9009.com uma tensão de saída superior a 80 V,Em cenários em que vários chips trabalham em colaboração e o processamento de sinal complexo está envolvido, a sincronização de fase pode ser feita através de um sistema de sincronização de fase.O Luowave LW820 pode manter estavelmente e com precisão a sincronização de fase, satisfazendo os rigorosos requisitos de aplicação para a sincronização de fases na comunicação 5G, detecção de radar, etc., e melhorando efetivamente o desempenho geral do sistema.O desvio da consistência de sincronização de fase pode atingir 1°.
