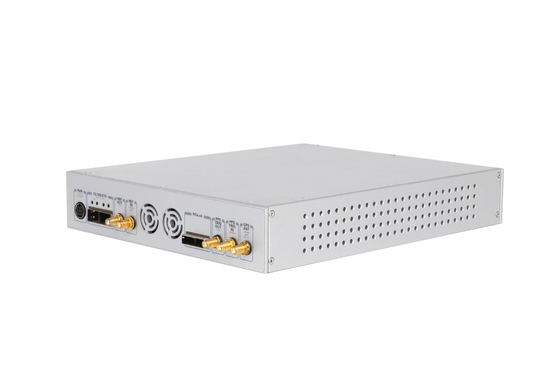

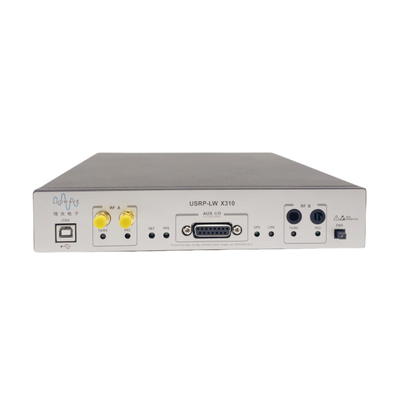

Rádio universal USRP-LW periférico X310 do software, compatível com ETTUS USRP X310

Vista geral do produto

USRP-LW X310 é uma plataforma de capacidade elevada, evolutiva do SDR para sistemas de comunicações sem fio de projeto e de distribuição da próxima geração. A arquitetura de hardware combina dois entalhes do daughterboard da prolongado-largura de banda que cobrem 0 – 6 gigahertz com até 160 megahertz da largura de banda da banda de base, de opções de relação de alta velocidade múltiplas (PCIe, 10 duplos GigE, 1 GigE duplo), e de um grande Kintex-7 FPGA em um fatora de formulários 1U metade-largo desktop ou cremalheira-montável conveniente.

Características principais

1. No centro do USRP-LW X310, o XC7K410T FPGA fornece a conectividade de alta velocidade entre todos os componentes principais dentro do dispositivo que inclui os frontends, as relações do anfitrião, e a memória DDR3 de rádio.

2. O núcleo de FPGA do defeito fornecido com o UHD fornece todos os blocos funcionais para a para baixo-conversão digital e a acima-conversão, a fino-frequência que ajustam, e as outras funções de DSP permitindo que seja permutável com outros dispositivos de USRP usando a arquitetura de UHD.

3. O grande Kintex-7 FPGA fornece o espaço adicional para que os colaboradores incorporem blocos feitos sob encomenda de DSP e é compatível com um grande número USRP apoiou estruturas do desenvolvimento, arquiteturas da referência, e projetos do open source.

Sumário do produto:

O USRP-LW X310 oferece uma variedade de relações de alta velocidade escolher de. No painel da caixa, o porto de Gigabit Ethernet é a maneira a mais fácil de conectar. Para aplicações com largura de banda prolongada e baixa latência, tal como a pesquisa de PHY/MAC, o LW X310 fornece uma relação de ônibus eficiente PCIe x4 para esta operação determinística. Quando a aplicação usa os registros ou o multi-nó da rede que processam, os portos 10G são a melhor escolha. O USRP-LW X310 inclui muitas características adicionais que ajudarão com algumas outras aplicações sem fio. Por exemplo, no projeto de FPGA, 1GB DDR3 no cartão-matriz pode ser usado como a proteção de dados e o armazenamento de dados. O GPSDO interno opcional fornece uma referência altamente exata da frequência quando sincronizado a um sistema de GPS com um atraso da sincronização de menos do que 50ns. Permite que o usuário controle componentes externos tais como amplificadores e interruptores através da relação de GPIO, apoia entradas tais como disparadores do evento, e observa-as eliminam erros de sinais. O USRP-LW X310 igualmente inclui um adaptador interno de JTAG que permita que os colaboradores facilmente carreguem e eliminem erros de imagens novas de FPGA.

Incluído neste equipamento:

1. USRP-LW X310

2. Porto de rede do gigabit

3. Adaptador de SFP+Gigabit

4. Fonte de alimentação

5. Cabo de USB2.0JTAG

6. Quatro cabos do SMA-anteparo

Teste de USRP-LW X310

O relatório de teste de X310 e de 3 daughterboards (WBX, SBX, UBX) pode ser visto nos detalhes de daughterboards
