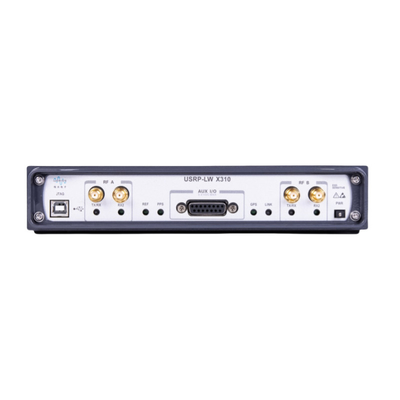

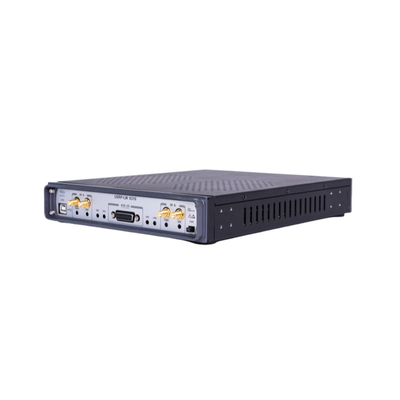

USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR

Name: USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW X310
Price: 255.00 USD
Availability: InStock

Nome da marca:	Luowave
Número do modelo:	USRP-LW X310
preço:	$10,500.00

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Frequency Range:

DC-6GHz

Bandwidth:

160 MHz Each

Connector:

2 × SFP+, 1 * PCle x4 BUS

FPGA:

Xilinx Kintex-7 XC7K410T

Weight:

2.5Kg

Size:

29*22.5*4.5 CM

Destacar:

DC-6GHz USRP SDR

2T2R USRP DEG

Descrição do produto

Resumo

O USRP-LW X310 é uma plataforma de rádio definida por software (SDR) de alta performance de próxima geração projetada para pesquisa e desenvolvimento de rádio de software sofisticado.Seu núcleo de processamento digital é alimentado pelo Xilinx Kintex-7 410T FPGAO FPGA vem pré-configurado com componentes essenciais para conversão digital para baixo (DDC),Conversão digital para cima (DUC), ajuste de frequência fina e outras funcionalidades avançadas de DSP através do framework UHD.

Developers can harness the extensive computational capabilities of the Kintex-7 FPGA alongside the RFNoC (RF Network-on-Chip) development framework to design and implement custom DSP modules tailored to specific application requirements.

Características

Duas ranhuras para placas-filhas de banda larga de RF
A selecção de placas-filhas abrange DC até 6 GHz e 160 MHz BW cada uma
Xilinx Kintex-7 XC7K410T FPGA para processamento de sinal digital
ADC de 14 bits 200 MS/s e DAC de 16 bits 800 MS/s
Interfaces de alta velocidade PCIe, dupla 10G, dupla 1G
Fator de forma de 1U de metade de largura para uso em computadores de escritório ou em racks
Requer UHD 3.9.2 ou suporte a versões de controladores mais recentes
RFNoC e GNU Radio compatibilidade

Ferramentas de desenvolvimento apoiadas

GNU Radio
Matlab
LabView
UHD

Especificações

Entrada de tensão CC	12 V	Espelho de banda unilateral/rejeição LO (Junto com UBX-LW 160)	-35/50 dBc
Consumo de energia	45 W	1GHz@10KHz Ruído de fase	-108 dBc/Hz
Taxa de amostragem do ADC (máximo)	200 MSps	3.6GHz@10KHz Ruído de fase	-102 dBc/Hz
Resolução do ADC	14 bits	Potência de saída de 1 GHz	20 dBm
Taxa de amostragem DAC	800 MSps	2Potência de saída de 0,4 GHz	20 dBm
Resolução do DAC	16 bits	5Potência de saída de 0,8 GHz	7 dBm
Transferência máxima	200 MSps	IIP3	0dB
Taxa com anfitrião (16b)	200 MSps	IIP3	0dB
Precisão do oscilador local	2.5 ppm	Figura de ruído	8 dB
Precisão GPSDO desbloqueada	20 ppm	Peso	2.5 kg
Tamanho	2922,54,5 cm

Documentação

Destaques

Design de interfaces múltiplas de alta velocidade

O USRP-LW X310 oferece uma variedade de interfaces de alta velocidade para seleção.ou processamento multi-nodo, etc., fornece diversas opções de interface.

USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 0

FPGA de alto desempenho programável pelo utilizador (XC7K410T)

O Kintex 7-410T FPGA oferece vantagens paramétricas significativas, proporcionando um valor substancial ao seu desempenho.fornecimento de capacidades robustas de processamento de sinais para lidar de forma eficiente com algoritmos de comunicação complexos (como OFDM e MIMO)Em segundo lugar, os seus 16 transceptores de alta velocidade a 12,5 Gb/s suportam a transmissão de dados multicanal e de elevado rendimento,satisfazer as demandas de processamento de sinal em tempo real.

Lista de embalagens

USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 2

Comparação dos DEG USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Módulo)	USRP-LW B205 (Cadeia)
Imagem
Faixa de frequência	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Apoio a duas filiais	Com duas tábuas integradas (não substituíveis)	Com duas tábuas integradas (não substituíveis)	Apoio a uma das suas filhas	Não suportado
Max. Largura de banda	160 MHz cada	200 MHz cada	100 MHz cada	Largura de 8 bits:80 MHz Largura de 16 bits:25 MHz	56 MHz cada
Canais NÃO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14 bits, taxa de amostragem configurável: 184.32, 200 MS/s DACs: AD9146 16 bits, taxa máxima de amostragem de 800 MS/s	ADCs:AD9695B Taxas de amostragem configuráveis de 14 bits: 200, 245,76 e 250 MS/s DACs:DAC37J82 16 bits, taxa de amostragem configurável: 200, 245,76 e 250 MS/s	AD9371 ADCs: 16 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s DACs: de 14 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s	ADCs:ADS62P42 14 bits 100 MS/s DACs:AD9777 16 bits 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Modelo FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interface de dados	GigE Porto,Portão 10GbE, PCIE x4	GigE Porto,Portão 10GbE, QSFP ((2*10G) ,A-USB, micro-EUA	GigE Porto,Portão 10GbE, A-USB, micro USB	Porta Gigabit Ethernet	Porta Ethernet, USB2.0	USB3.0
Tamanho (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Preço unitário	9999	23999	17999	3699	5999	2199	2199	599

Compatível com a RF Daughterboard

P/N	Descrição	Imagem
LFRX/LFTX-LW	Faixa de frequência de 0-30 MHz, 30 MHz BW
WBX-LW 40/120	Faixa de frequência 50 MHz-2,2 GHz, 40 MHz/120 MHz BW
SBX-LW 40/120	400 MHz - Faixa de frequências de 4,4 GHz, 40 MHz/120 MHz BW
UBX-LW 40/60	Faixa de frequências 10 MHz - 6 GHz, 40 MHz/160 MHz BW
TwinRX-LW	Faixa de frequência 10 MHz-6 GHz, 80 MHz BW

Quem somos nós?

Produtos de radiofrequência e soluções de software da China Desde 2012, os produtos de venda rápida incluem:

Placas-filhas modulares SDR e RF USRP-LW
SDR integrado SDR-LW
Produtos da série COUNTER-UAV

USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 16

Por que nós?

USRP-LW X310∙ DC-6GHz Faixa de Frequência 160MHz Largura de Banda 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 17

Contacte-nos

Não hesite em contactar-me se precisar de mais informações.

Skype: 86-18062514745

E-mail:Chen@luowave.com
