Sistema de transmissão video sem fio 4x4 de USRP X310 MIMO-OFDM

Sistema da modulação de MIMO-OFDM

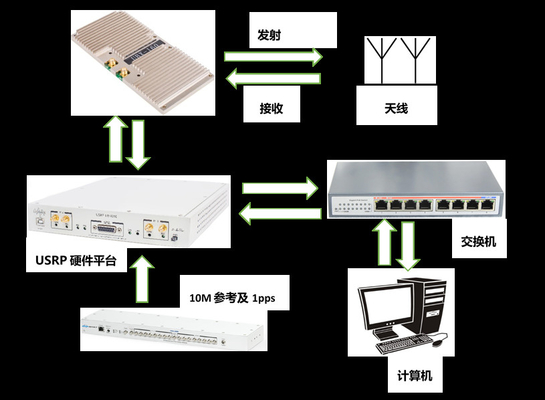

Baseado no USRP-LW X310 e placa de filha UBX-LW do RF 160M, um sistema de 4x4 MIMO-OFDM foi construído com sucesso. O diagrama de bloco da conexão do sistema é mostrado na seguinte figura:

O princípio da aplicação de sistema é mostrado na seguinte figura:

• O computador de anfitrião executa a codificação spatio-temporal dos dados e a modulação de OFDM para gerar dados da modulação da banda de base;
• O computador de anfitrião passa os dados através de um interruptor do gigabit a dois USRP-LW X310s para mais ulterior transformação: primeiro upconversion digital, e então através de DAC Transformation, que converte um sinal digital em um sinal análogo;
• A placa de filha converte o sinal da banda de base a uma frequência especificada pelo upconversion, e então a antena envia o sinal para fora;
• A antena no lado receptor recebe um sinal no ambiente eletromagnético,
• A placa de filha nos downconverts do lado receptor o sinal elétrico, converte o sinal processado a analógico-numérico do CAD no USRP-LW X310, e envia-o então a FPGA para o downconversion digital, e passa-a então os dados processados através do interruptor passado ao computador de anfitrião para mais ulterior transformação;
• O computador de anfitrião descomprime o sinal BYDM, descodifica a codificação spatio-temporal, e recupera os dados da banda de base
