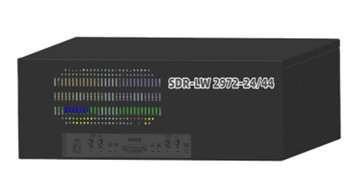

Equipamento de rádio de software independente SDR-LW 2972-24/44

Equipamento de rádio de software independente SDR-LW 2972-24/44
Equipamento de rádio de software independente SDR-LW 2972-24/44

Imagem Grande :  Equipamento de rádio de software independente SDR-LW 2972-24/44

Detalhes do produto:
Lugar de origem: China
Marca: Luowave
Número do modelo: SDR-LW 2972-24/44
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pedaço
Preço: USD
Detalhes da embalagem: Caixa de papel \ caixa de papel
Tempo de entrega: Bens do ponto ou 30 dias
Termos de pagamento: T/T
Habilidade da fonte: 1 pedaço

Equipamento de rádio de software independente SDR-LW 2972-24/44

descrição

SDR-LW 2972-24/44 é o mais recente produto desenvolvido pela Wuhan Luowave SDR com base no equipamento de rádio clássico SDR-LW 2972. A frequência de transmissão e recepção é elevada para 24 GHz/44 GHz, enquanto herda todas as funções e vantagens do Original 2972.

Equipamento de rádio de software independente SDR-LW 2972-24/44 0



  • Cobertura de frequência de 70MHz-24GHz/44GHz
  • Processador i7 com Linux RTOS
  • SSD de 500 GB, RAM de 16 GB
  • FPGA Spartan6 XC6SLX150 integrado
  • Rádio de Software Definido por Software USRP
  • Software multifuncional pré-instalado
  • Software pago tudo-em-um opcional
  • Lista de aplicativos relacionados



Introdução do produto

O SDR-LW 2972-24/44 adota o design em que o front-end de RF está integrado no AD9361.O AD9361 pode suportar diretamente a conversão para cima e para baixo da frequência na extremidade de RF e pode fornecer uma largura de banda de 56MHz em tempo real.E o link de sinal bidirecional do AD9361 é usado para fornecer capacidade MIMO coerente.O computador host é capaz de realizar processamento e controle de sinal no AD9361 implementando uma série de operações no FPGA do modelo Spartan6 XC6SLX150 através da porta USB 3.0.O SDR-LW 2972-24/44 fornece uma taxa de transferência máxima de 61,44MS/s.O dispositivo usa um driver UHD de plataforma cruzada de código aberto e o UHD suporta a maioria dos aplicativos e estruturas SDR, como GNU Radio, Matlab e Lab View.

Cenários típicos de aplicativos

Os novos produtos da série de ondas milimétricas Luowave podem suportar: aplicação 5G FR2;Geração e análise de sinais vetoriais;Aplicações de comunicação por satélite;Aplicações de medição de canal;Aplicativo integrado de conscientização de comunicação.



Aplicações 5G FR2:

  • frequência pode cobrir 40 GHz, que é comumente usado em 5G FR2
  • O rádio definido por software é reconfigurável
  • O transceptor de canal duplo pode simular cenários MIMO simples
  • Todos os parâmetros de hardware e software são configuráveis, ideais para prototipagem

Equipamento de rádio de software independente SDR-LW 2972-24/44 1

VGeração e análise de sinal ector:

  • Geração de sinais de modulação vetorial personalizada
  • Pode analisar a qualidade do sinal transmitido de vários transmissores
  • Baixo custo de propriedade, um conjunto de teste de transmissor e receptor integrado em um conjunto de equipamentos

Equipamento de rádio de software independente SDR-LW 2972-24/44 2



Aplicações de comunicação via satélite:

  • Cobertura da banda de frequência: C/KU/KA
  • Constelação de satélites China GW: 37,5-42,5 GHz, pode suportar 47,2 GHz-51,4 GHz no futuro
  • Suporte a verificação de protótipo de terminal
  • FPGA reconfigurável pode fornecer simulação de função de transponder de satélite, bem como simulação de cenário de canal

Equipamento de rádio de software independente SDR-LW 2972-24/44 3

Aplicação de medição de canal:

  • Os dispositivos de transmissão e recepção podem ser sincronizados através do GPSDO
  • Geração flexível de sequências de teste para estimativa de canal
  • A estrutura integrada do transceptor pode realizar a estimativa de canal bidirecional
  • Os dados de QI do receptor são compatíveis com ferramentas matemáticas como Matlab/Python

Equipamento de rádio de software independente SDR-LW 2972-24/44 4



Aplicação integrada de percepção de comunicação:

  • percepção do veículo, percepção do pessoal
  • Radar OFDM baseado em rádio de software / Radar multitom
  • Sincronização do canal do transceptor USRP, permitindo a função do transceptor de radar
  • Verificação da função de detecção de intrusão do sensor interno

Equipamento de rádio de software independente SDR-LW 2972-24/44 5

Característica principal



Processador i7 com Linux RTOS Interface USB 3.0
SSD de 500 GB, RAM de 16 GB FPGA Spartan6 XC6SLX150 integrado
Cobertura de frequência de 70 MHz a 24 GHz/44 GHz Suporta referência de relógio externo e referência de tempo PPS
Suporta duas transmissões e dois receptores ao mesmo tempo
Estrutura de desenvolvimento RFNoC FPGA Suporte GNU Radio, Lab View, Matlab





computador industrial



processador Intel i7 9700
Cartão de memória 16G
USB USB 3.0
porta de rede RJ45
interface de exibição HDMI



FPGA e banda base

FPGA Spartan 6XC6SLX150
DRAM 1G
resolução ADC 12 bits
resolução DAC 12 bits
Taxa de amostragem ADC 61,44 M/S





Como o núcleo de processamento digital do SDR-LW 2972 ​​- 24/44, o Spartan 6 XC6SLX150 fornece conectividade direta de alta velocidade para todos os principais componentes, incluindo front-end de RF, interface de host e memória DDR3.O FPGA padrão fornece todos os UHDs para down-conversion digital e digital up-conversion, ajuste fino de frequência e alguns outros blocos funcionais DSP.Os usuários podem desenvolver e implementar seus próprios módulos de processamento DSP usando o abundante espaço livre do FPGA e a estrutura de desenvolvimento suportada pelo USRP.



índice de RF

Tresgate Rrecepção
número de canais 2 número de canais 2
Alcance de frequência 70MHz- 24GHz/ 44GHz Alcance de frequência 70MHz- 24GHz/ 44GHz
Precisão do oscilador local 2ppm
potência máxima de saída 10dBm potência máxima de entrada -15dBm
Faixa de ganho 90dB Faixa de ganho 75dB
ganhar passo 1dB ganhar passo 1dB
Largura de banda máxima em tempo real 56MHz Largura de banda máxima em tempo real 56MHz
    Figura de ruído 9dB





potência

Tensão 220V
atual 2 A máx.





arredores



Temperatura de trabalho 0-50℃
Altitude máxima 2000m
Umidade 10%-90% (sem condensação)
Meio Ambiente interior exterior




tamanho da estrutura
tamanho físico 41,1 * 43,8 * 10,4 cm
Peso ( SDR-LW 2972-24 ) 6,73 Kg
Peso ( SDR-LW 2972-44 ) 7,61 Kg





Acessórios

Os acessórios SDR-LW 2972-24/44 incluem um cabo de alimentação, um adaptador, quatro antenas omnidirecionais, um cabo HDMI, um conjunto de teclado e mouse padrão e um monitor (escolha monitor LCD ou tablet).



Ambiente de software pré-instalado Ubuntu, UHD, Rádio GNU
Tutorial de uso do USRP Vídeos, Manuais
Caso DEMO do Gnuradio Modulação analógica, modulação digital, detecção de espectro, transceptor de sinal de tom único, rádio
Sistema de comunicação de estação base 4G-LTE simples baseado em SRSlte
sistema de transmissão de vídeo
Sistema de Recepção de Sinal de Aviação Civil ADS-B
Alguns outros cursos de ensino "Princípios da Comunicação" Fonte de comunicação, fonte analógica, experimento de fonte digital
Modelo de canal: AWGN, experimento de canal desvanecido
Sistema de modulação analógica: experimentos de modulação e demodulação AM, DSB
"Comunicação móvel" GMSK, experimento de modulação e demodulação 8PSK
"Processamento de sinal digital" A geração de sinal de tempo discreto e sua operação básica
"Rádio Software" Representação Complexa de Sinal de Banda Base de Quadratura Digital e Modelo Básico de Demodulação de Quadratura
Vídeo oficial do aplicativo do site

Software gratuito pré-instalado



Software pago opcional

direção de comunicação móvel Sistema de aquisição de RF 5G
Estação base analógica 5G e sistema terminal
Estação base analógica 4G e sistema terminal
sistema MIMO
Comunicação assíncrona CDMA
emulação de canal
Link de dados tático Link11 sistema de simulação
Radar e Detecção sistema anti-drone
radar de software
Sistema de Transmissão e Análise de Sinal Sistemas de gravação e reprodução de RF
Sistema de análise de espectro
Transmissão de vídeo OFDM MIMO
Comunicações por satélite Sistema de simulação GNSS
Material didático "Princípios da Comunicação"
"Comunicação móvel"
"Processamento de sinal digital"
"Rádio Software"
"Princípio do Radar"



Loja de aplicativos LUOWAVE:

"LUOWAVE App Store" é a plataforma de software aplicativo da LUOWAVE.Há um grande número de softwares aplicativos desenvolvidos pela própria Luowave e por terceiros na plataforma, incluindo comunicação sem fio, radar e detecção, teste e medição sem fio, sensoriamento remoto e navegação, plataforma de ensino e outros campos.Todo o software aplicativo na plataforma é desenvolvido com base na plataforma de rádio de software Luowave, e realizaremos procedimentos de teste rigorosos e controle de qualidade para garantir que o software seja estável e confiável ao mesmo tempo.A loja de aplicativos Luowave será continuamente atualizada para que o software seja o mais novo e o mais otimizado.

A maioria dos usuários de rádio de software pode pesquisar e descobrir os aplicativos de que precisa nesta plataforma, eliminando o tempo e o esforço necessários para desenvolver seu próprio software.Congratulamo-nos com todos os desenvolvedores de aplicativos que gostariam de fornecer seu próprio software de aplicativo para esta plataforma.E nós os ajudaremos a aproveitar ao máximo nossa nova tecnologia de hardware na fase de desenvolvimento de software.

Equipamento de rádio de software independente SDR-LW 2972-24/44 6



Equipamento de rádio de software independente SDR-LW 2972-24/44 7

UMAPPArmazenar interface do aplicativo
