Detalhes do produto:
|

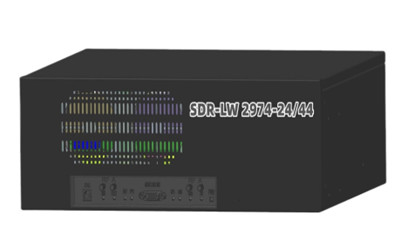

Equipamento de rádio de software independente SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 é o mais recente produto desenvolvido pela Wuhan Luowave SDR baseado no equipamento de rádio clássico SDR-LW 2974. A frequência de transmissão e recepção é aumentada para 24 GHz / 44 GHz, enquanto herda todas as funções e vantagens do antigo.
Introdução do produto
SDR-LW 2974 - 24/44 consiste em um processador integrado, FPGA e front-end de RF.Este produto possui processador Intel i7 integrado, SSD de 500 GB e memória de 16 GB.Cobertura de frequência de 10 MHz a 24 GHz/44 GHz, largura de banda de até 160 MHz.Existem várias interfaces opcionais de alta velocidade (portas PCIe, Gigabit Ethernet e 10 Gigabit Ethernet) e um Kintex-7 FPGA rico em recursos e programável pelo usuário.Como todos os dispositivos USRP, este dispositivo usa um driver UHD de plataforma cruzada de código aberto que oferece suporte à maioria dos aplicativos e estruturas SDR, como GNU Radio, Matlab e LabView.
Cenários típicos de aplicativos
Os novos produtos da série de ondas milimétricas Luowave podem suportar: aplicação 5G FR2;Geração e análise de sinais vetoriais;Aplicações de comunicação por satélite;Aplicações de medição de canal;Aplicativo integrado de conscientização de comunicação.
Aplicações 5G FR2:
Geração e análise de sinais vetoriais:
Aplicações de comunicação via satélite:
Aplicação de medição de canal:
Aplicação integrada de percepção de comunicação:
Característica principal
| Processador i7 com Linux RTOS | Interface JTAG |
| Interface PCIe Gen 2 x4 | |
| SSD de 500 GB, RAM de 16 GB | Quatro portas USB 3.0 |
| Cobertura de frequência de 10MHz-6GHz | Duas portas SPF+ |
| Até 160M de largura de banda instantânea por canal | FPGA Xilinx Kintex-7 integrado |
| Suporta duas transmissões e dois receptores ao mesmo tempo | Suporta referência de relógio externo e referência de tempo PPS |
| Estrutura de desenvolvimento RFNoC FPGA | Suporte GNU Radio, Matlab, LabView |
computador industrial
| processador | Intel i7 9700 |
| Cartão de memória | 16G |
| SFP | 10 Gbps |
| Cabo PCIe | PCIe Gen 2x4 |
| RJ45 | 1 Gbps |
FPGA e banda base
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| resolução ADC | 14 bits |
| resolução DAC | 16 bits |
| Taxa de amostragem ADC | 200M/S |
Como o núcleo de processamento digital do SDR-LW 2974 - 24/44, o Xilinx Kintex-7 FPGA fornece conectividade direta de alta velocidade para todos os principais componentes, incluindo front-end de RF, interface de host e memória DDR3.O FPGA padrão fornece todos os UHDs para down-conversion digital e digital up-conversion, ajuste fino de frequência e alguns outros blocos funcionais DSP.Os usuários podem desenvolver e implementar seus próprios módulos de processamento DSP usando o abundante espaço livre do FPGA e a estrutura de desenvolvimento suportada pelo USRP.
índice de RF
| Transmissão | Recepção | ||
| número de canais | 2 | número de canais | 2 |
| Alcance de frequência | 10MHz- 24GHz/ 44GHz | Alcance de frequência | 10MHz- 24GHz/ 44GHz |
| passo de frequência | menos de 1KHz | passo de frequência | menos de 1KHz |
| potência máxima de saída | 10dBm | potência máxima de entrada | -15dBm |
| Faixa de ganho | 31,5dB | Faixa de ganho | 37,5dB |
| ganhar passo | 0,5dB | ganhar passo | 0,5dB |
| Largura de banda máxima em tempo real | 160MHz | Largura de banda máxima em tempo real | 160MHz |
| Figura de ruído | 9dB | ||
Poder
| Tensão | 220V |
| atual | 2 A máx. |
arredores
| Temperatura de trabalho | 0-50℃ |
| altitude máxima | 2000m |
| umidade | 10%-90% (sem condensação) |
| Meio Ambiente | interior exterior |
tamanho da estrutura
| tamanho físico | 44 * 32,8 * 13,3 cm |
| Peso ( SDR- LW 2974-24 ) | 9,3kg |
| Peso (SDR-LW 2974-44) | 10,2 kg |
Acessórios
Os acessórios SDR-LW 2974-24/44 incluem um cabo de alimentação, quatro antenas omnidirecionais, um cabo de rede padrão, um cabo DP para HDMI, um módulo SFP, um cabo de dados USB, um conjunto de teclado e mouse padrão, um monitor (escolha um monitor LCD ou computador tablet).
Software gratuito pré-instalado:
| Ambiente de software pré-instalado | Ubuntu, UHD, Rádio GNU | |
| Tutorial de uso do USRP | Vídeos, Manuais | |
| Caso DEMO do Gnuradio | Modulação analógica, modulação digital, detecção de espectro, transceptor de sinal de tom único, rádio | |
| Sistema de comunicação de estação base 4G-LTE simples baseado em SRSlte | ||
| sistema de transmissão de vídeo | ||
| Sistema de Recepção de Sinal de Aviação Civil ADS-B | ||
| Alguns outros cursos de ensino | "Princípios da Comunicação" | Fonte de comunicação, fonte analógica, experimento de fonte digital |
| Modelo de canal: AWGN, experimento de canal desvanecido | ||
| Sistema de modulação analógica: experimentos de modulação e demodulação AM, DSB | ||
| "Comunicação móvel" | GMSK, experimento de modulação e demodulação 8PSK | |
| "Processamento de sinal digital" | A geração de sinal de tempo discreto e sua operação básica | |
| "Rádio Software" | Representação Complexa de Sinal de Banda Base de Quadratura Digital e Modelo Básico de Demodulação de Quadratura | |
| Vídeo oficial do aplicativo do site | ||
Software pago opcional:
| direção de comunicação móvel | Sistema de aquisição de RF 5G |
| Estação base analógica 5G e sistema terminal | |
| Estação base analógica 4G e sistema terminal | |
| sistema MIMO | |
| Comunicação assíncrona CDMA | |
| emulação de canal | |
| Link de dados tático Link11 sistema de simulação | |
| Radar e Detecção | sistema anti-drone |
| radar de software | |
| Sistema de Transmissão e Análise de Sinal | Sistemas de gravação e reprodução de RF |
| Sistema de análise de espectro | |
| Transmissão de vídeo OFDM MIMO | |
| Comunicações por satélite | Sistema de simulação GNSS |
| Material didático | "Princípios da Comunicação" |
| "Comunicação móvel" | |
| "Processamento de sinal digital" | |
| "Rádio Software" | |
| "Princípio do Radar" |
Loja de aplicativos LUOWAVE:
"LUOWAVE App Store" é a plataforma de software aplicativo da LUOWAVE.Há um grande número de softwares aplicativos desenvolvidos pela própria Luowave e por terceiros na plataforma, incluindo comunicação sem fio, radar e detecção, teste e medição sem fio, sensoriamento remoto e navegação, plataforma de ensino e outros campos.Todo o software aplicativo na plataforma é desenvolvido com base na plataforma de rádio de software Luowave, e realizaremos procedimentos de teste rigorosos e controle de qualidade para garantir que o software seja estável e confiável ao mesmo tempo.A loja de aplicativos Luowave será continuamente atualizada para que o software seja o mais novo e o mais otimizado.
A maioria dos usuários de rádio de software pode pesquisar e descobrir os aplicativos de que precisa nesta plataforma, eliminando o tempo e o esforço necessários para desenvolver seu próprio software.Congratulamo-nos com todos os desenvolvedores de aplicativos que gostariam de fornecer seu próprio software de aplicativo para esta plataforma.E nós os ajudaremos a aproveitar ao máximo nossa nova tecnologia de hardware na fase de desenvolvimento de software.
Loja de aplicativos interface do aplicativo
