Sistema de ensino e formação anti-UAV

O nosso sistema de ensino e treinamento anti-UAV baseia-se na simulação ao vivo de contra-medidas eletrônicas anti-UAV, reconhecimento, contra-medidas de navegação e supressão de interferências,para que os alunos possam participar e experimentá-lo pessoalmenteTodo o sistema inclui o subsistema de experimentação de contramedidas electrónicas anti-UAV e o subsistema de experimentação de interferência GPS/telecontrole anti-UAV,que pode ser utilizado para realizar a percepção de UAV e controle do sistema de controle de UAV supressão de interferência direita.

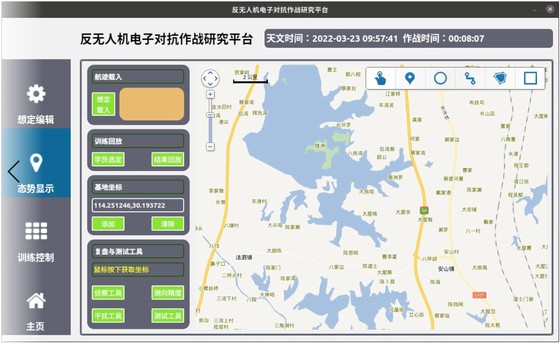

Interface da plataforma de investigação de contramedidas eletrónicas anti-UAV

Plataforma de Investigação de Contramedidas Eletrônicas Anti-UAV Interface-2

Interface do sistema de notificação de pontuação de formação

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisO sistema utiliza um sistema de interferômetro de fase de canal duplo para medir a direção do alvo, fornecendo indicação de alvo para as operações anti-UAV eficazes subsequentes.O subsistema é constituído principalmente pelo equipamento eletrónico de reconhecimento de contramedidas e pelo software de controlo de reconhecimento de sinais de telemetria dos UAV.Entre eles, o equipamento eletrônico de reconhecimento de contramedidas é principalmente responsável pelo reconhecimento e interceptação de sinais de telemetria de UAV;O software de controlo de reconhecimento de sinais de telemetria de UAV é principalmente equipado através de terceirização ou aquisição, incluindo módulo de análise de sinais de telemetria, módulo de controle DF e outros módulos.O software é desenvolvido principalmente com base no LabView e Matlab, e pode ser re-desenvolvido.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, de modo a obter uma interferência eficaz no sistema de navegação GPS/telecontrole do UAV,impossibilitando a obtenção de informações de posição eficazes ou de informações erradas de posição ou de controloO equipamento anti-UAV GPS de supressão de interferência irradia principalmente sinais falsos de navegação GPS de alta fidelidade ou sinais de supressão de interferência de alta potência para o UAV alvo,formando assim uma armadilha para o sistema de navegação GPS do UAV alvo e sistema de controle remoto, afetando assim o controlo de voo do UAV e fazendo com que se desvie da rota de voo prevista.

As funções deste sistema são:

• Detecção, reconhecimento e percepção de sinais de controlo remoto e de transmissão de imagem;
• Determinação de direção dos UAV;
• Interferência do sinal GPS;
• Interferências de ligação de dados de UAV;
• Display de mapa em tempo real.
