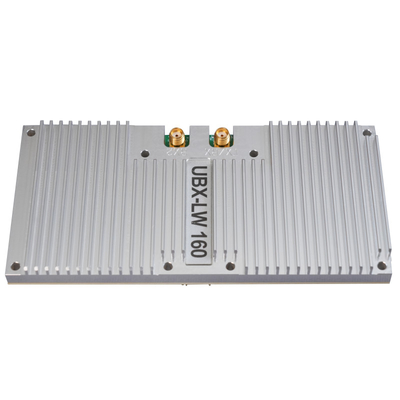

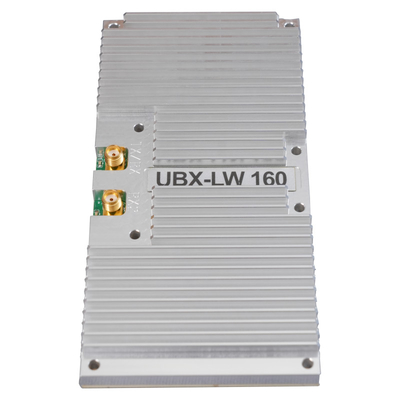

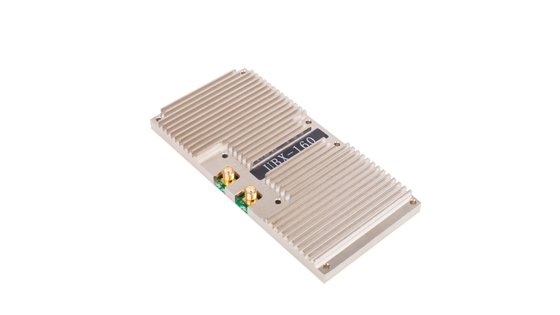

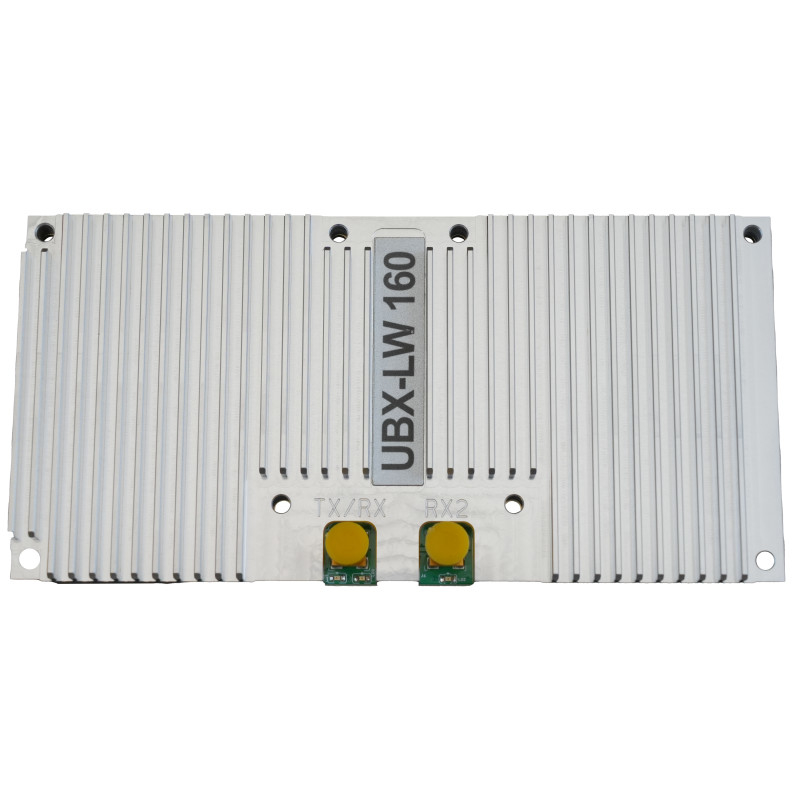

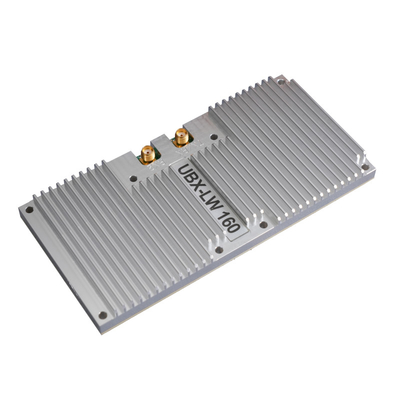

Ensaio do UBX-LW 160M

Descrição do ambiente de ensaio: para os ensaios são utilizados equipamentos da empresa de I&S, modelo ZVL. Os equipamentos de ensaio são USRP-LW X310 e UBX-LW 160M.Os dois dispositivos são ligados por cabo de radiofrequência diretamenteDiagrama do ambiente de ensaio:

Diagrama de ligação de ensaio do transmissor em circuito aberto:

Diagrama de ligação de ensaio de recepção espontânea em circuito fechado:

Dados de teste de circuito aberto e fechado baseados em GNU RADIO COMPANION: 1. Supressão de portadores e teste de rejeição de imagem: frequência central 10MHz, frequência de sinal de banda base 10kHz, GAIN 9dB

Frequência central 10 MHz, saída gráfica com ganho máximo:

2Teste de supressão de portadores e rejeição de imagem: frequência central 100 MHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 100 MHz, saída gráfica com ganho máximo:

Frequência central 100 MHz, espectro de teste do transceptor de circuito fechado e gráficos do domínio temporal

3Teste de supressão de portadores e de rejeição de imagem: frequência central 400 MHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 400 MHz, saída gráfica a ganho máximo:

Frequência central 400 MHz, espectro de ensaio do transceptor de circuito fechado e gráficos do domínio temporal

4Teste de supressão de portadores e de supressão de espelhos: frequência central 800 MHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 800 MHz, saída gráfica a ganho máximo:

Frequência central 800 MHz, espectro de teste do transceptor de circuito fechado e gráficos de domínio temporal
