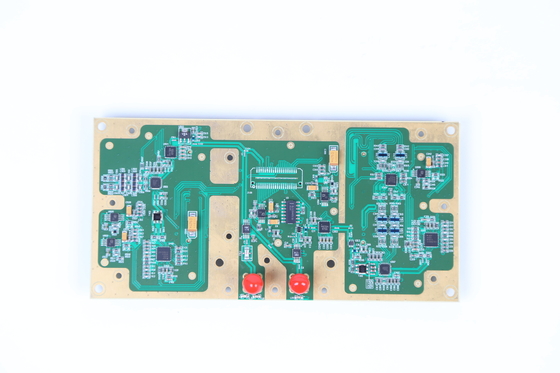

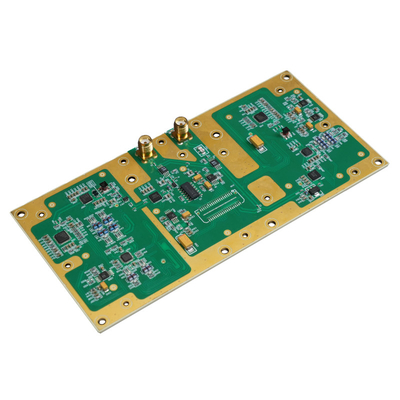

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO
Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO

Imagem Grande :  Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO

Detalhes do produto:
Lugar de origem: China
Marca: Luowave
Número do modelo: WBX-LW (40MHZ, 120MHZ)
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD
Detalhes da embalagem: Caixa de papel \ caixa de papel
Tempo de entrega: Bens do ponto ou 30 dias
Termos de pagamento: T/T
Habilidade da fonte: 1 parte

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO

descrição
Realçar:

Cartão da filha de WBX RF

,

Daughterboard do ISMO 2.4GHz

,

ISMO do Daughterboard 2.4GHz

Daughterboards WBX-LW 120MHZ de USRP, X série somente

O WBX-120 é um transceptor completo-frente e verso, wideband que cubra uma faixa de frequência de 50 megahertz a 2,2 gigahertz com uma largura de banda instantânea de 120 megahertz. O WBX-120 pode servir uma grande variedade de áreas de aplicação que incluem a segurança pública, as comunicações do airband, o rádio amador, e o ISMO. O WBX-120 é compatível com o USRP X310.



Características principais:

1. Cobertura da frequência: 50 megahertz - 2,2 gigahertz

2. A largura de banda máxima inclui: 120 megahertz

3. A placa de filha de WBX RF contém um transceptor wideband completo-frente e verso que apoie até 120 megahertz da largura de banda instantânea

4. Servindo uma vasta gama de aplicações: segurança pública, comunicações, rádio amador e ISMO

5. O oscilador local para receber e transmitir correntes para operar-se independentemente, permitindo a operação frente e verso da frequência

6. A referência para o oscilador local é o pulso de disparo mestre do USRP, permitindo operações coerentes múltiplas

Descrição funcional:

O WBX-LW-40 fornece um transceptor alto da largura de banda que entregue até 100mW das saídas de potência com uma figura de ruído de DB 5. O oscilador local recebe e transmite correntes opera-se independentemente e pode-se ser sincronizado para MIMO. É um dispositivo ideal do SDR para as aplicações que querem às frequências de acesso na escala de 50MHz-2200 megahertz. As aplicações incluem WiFi, WiMax, transceptores da S-faixa e transceptores da faixa do ISMO de 2,4 gigahertz. As aplicações incluem os rádios das comunicações móvéis da terra, marinhos e aeroespaciais; estações base, PCes e rádios móveis da multi-faixa da G/M; radares coerentes da multi-base; redes sem fio do sensor; televisão de transmissão; e gestão de segurança pública. Aplicável a USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Produto compatível:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 0

Por favor não hesite contactar-me se você precisa alguma informações adicionais.

Whatsapp/skype/Wechat: Web +8618062514745: https://www.luowave.com/en/

Teste de WBX-LW 40M

Descrição de ambiente do teste: A empresa que de R&S o equipamento é usado testando, o modelo é ZVL. O areUSRP-LW X310 e WBX-LW 40M dos equipamentos de teste. Os dois dispositivos são conectados pelo cabo de radiofrequência diretamente. Diagrama do ambiente de teste:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 1

diagrama de conexão do teste do transmissor do Aberto-laço:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 2

Diagrama de conexão de recepção espontâneo do teste do circuito fechado:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 3

dados de teste do Aberto-laço e do circuito fechado baseados no COMPANHEIRO do RÁDIO do GNU: Diagrama de bloco do teste do COMPANHEIRO do RÁDIO do GNU:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 4

1. Supressão do portador e teste da rejeição da imagem: A frequência central 70MHz, frequência 10kHz do sinal da banda de base, GANHA 9dB

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 5

Frequência central 70MHz, gráficos máximos da saída do ganho:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 6

Frequência central 70MHz, espectro do teste do transceptor do circuito fechado e gráficos do tempo-domínio

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 7Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 8

2. dados de teste do Aberto-laço e do circuito fechado baseados no COMPANHEIRO do RÁDIO do GNU: Supressão do portador e teste da rejeição da imagem: A frequência central 100MHz, frequência 10kHz do sinal da banda de base, GANHA 9dB

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 9

A frequência central 100MHz, saída dos gráficos ganha no máximo:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 10

Frequência central 100MHz, espectro do teste do transceptor do laço fechado e gráficos do domínio de tempo

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 11Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 12

3. dados de teste do Aberto-laço e do circuito fechado baseados no COMPANHEIRO do RÁDIO do GNU: Supressão do portador e teste da rejeição da imagem: A frequência central 400 megahertz, frequência do sinal da banda de base 10 quilohertz, GANHA 9dB

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 13

A frequência central 400 megahertz, saída dos gráficos ganha no máximo:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 14

Frequência central 400 megahertz, espectro do teste do transceptor do circuito fechado e gráficos do tempo-domínio

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 15Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 16

4. dados de teste do Aberto-laço e do circuito fechado baseados no COMPANHEIRO do RÁDIO do GNU: Supressão do portador e teste da rejeição da imagem: A frequência central 800MHz, frequência 10kHz do sinal da banda de base, GANHA 9dB

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 17

A frequência central 800MHz, gráficos da saída ganha no máximo:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 18

Frequência central 800MHz, espectro do teste do transceptor do circuito fechado e gráficos do Tempo-domínio

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 19Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 20

5. dados de teste do Aberto-laço e do circuito fechado baseados no COMPANHEIRO do RÁDIO do GNU: Supressão do portador e teste da rejeição da imagem: A frequência central 1 gigahertz, frequência do sinal da banda de base 10 quilohertz, GANHA 9dB

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 21

A frequência central 1 gigahertz, gráficos da saída ganha no máximo:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 22

Frequência central 1GHz, espectro do teste do Transceptor-receptor do circuito fechado e gráficos do Tempo-domínio

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 23Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 24

6. Medida de ruído da fase: frequência central 1 gigahertz:

Daughterboards WBX 120MHZ de Luowave RF USRP para o rádio amador e o ISMO 25
