SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi E 2.4GHz ISM Band Transceivers

Name: SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi E 2.4GHz ISM Band Transceivers
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Nome da marca:	Luowave
Número do modelo:	SBX-LW (40MHZ, 120MHZ)
MOQ:	1 parte
preço:	USD
Tempo de entrega:	Bens do ponto ou 30 dias
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Detalhes da embalagem:

Caixa de papel \ caixa de papel

Habilidade da fonte:

1 parte

Destacar:

Cartão WiMax USRP da filha do RF

Cartão WiMax da filha do RF

Cartão WiMax da filha de WiFi RF

Descrição do produto

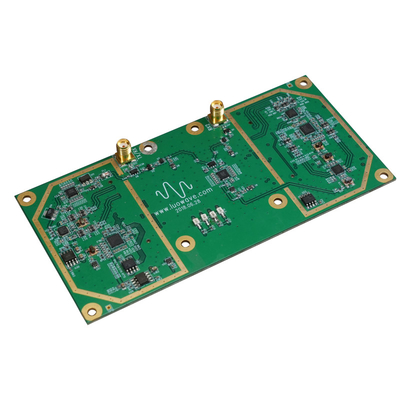

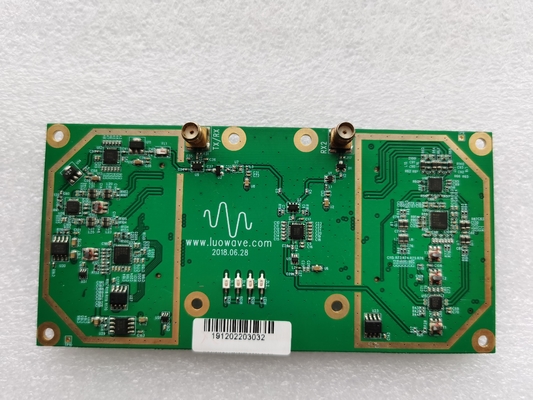

USRP Daughterboards SBX-LW 40 MHz

O SBX é um transceptor de largura de banda larga que fornece até 100 mW de potência de saída e um número típico de ruído de 5 dB. Os osciladores locais para as cadeias de recepção e transmissão operam de forma independente.,O SBX é capaz de MIMO e fornece 40 MHz de largura de banda. O SBX é ideal para aplicações que exigem acesso a uma variedade de bandas na faixa de 400 MHz-4400 MHz.Exemplos de áreas de aplicação incluem WiFi, WiMax, transceptores de banda S e transceptores de banda ISM de 2,4 GHz.

Características principais:

1. Cobertura de frequência: 400-4400 MHz Rx/Tx 2. A largura de banda máxima do sinal inclui: 40 MHz, 120 MHz 3. Ele fornece 100 mW de potência de saída e 5 dB de ruído.O oscilador local pode ser utilizado para receber e transmitir canais4. habilitado para MIMO, ideal para aplicações que necessitem de operar em várias bandas de frequências na faixa de frequências 400-4400 MHz 5.Aplicações típicas incluem WIFI, WIMAX, transceptores de banda S e transceptores de banda ISM de 2,4 GHz

Descrição funcional:

O SBX-LW-40 é um transceptor de alta largura de banda que fornece até 100 mW de potência de saída com um valor de ruído de 5 dB. As cadeias de recepção e transmissão do oscilador local operam de forma independente,permitindo a operação de banda duplaO SBX-LW fornece funcionalidade MIMO. Para aqueles que desejam acessar uma ampla gama de aplicações de 400 MHz a 4400 MHz, o SBX-LW é o dispositivo SDR ideal.Transceptores de banda S e 2Transmissores de banda ISM de.4 GHz.

Produto compatível:

Teste SBX-LW 40M

Descrição do ambiente de teste: O equipamento da empresa de P&S é usado para testes, o modelo é ZVL. Os equipamentos de teste são USRP-LW X310 e SBX-LW 40M.Os dois dispositivos são ligados por cabo de radiofrequência diretamenteDiagrama do ambiente de ensaio:

Diagrama de ligação de ensaio do transmissor em circuito aberto:

Diagrama de ligação de ensaio de recepção espontânea em circuito fechado:

Dados de ensaio em circuito aberto e em circuito fechado baseados no GNURADIO COMPANION: Diagrama do bloco de ensaio GNURADIO COMPANION:

1Teste de supressão de portadores e rejeição de imagem: frequência central 2,4 GHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 2,4 GHz, Graficos de saída máxima:

Frequência central 2 GHz, espectro de teste do transceptor de circuito fechado e gráficos do domínio temporal

2Teste de supressão de portadores e de rejeição de imagem: frequência central 3 GHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 3GHz, Graficos de saída máxima:

Frequência central 3 GHz, espectro de teste de transceptor de circuito fechado e gráficos de domínio temporal

3Teste de supressão de portadores e de rejeição de imagem: frequência central 4 GHz, frequência do sinal de banda base 10 kHz, GAIN 9 dB

2Teste de supressão de portadores e de rejeição de imagem: frequência central 3 GHz, frequência de sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 4,4 GHz, Graficos de saída máxima:

Medição do ruído de fase: frequência central 1 GHz:

Por favor, sinta-se à vontade para nos enviar uma mensagem se você tiver alguma pergunta. Vamos dedicar nossos melhores esforços para fornecer o melhor serviço.

3Teste de supressão de portadores e de rejeição de imagem: frequência central 4 GHz, frequência do sinal de banda base 10 kHz, GAIN 9 dB

Frequência central 4 GHz, gráficos de saída máxima:

Frequência central 4,4 GHz, Graficos de saída máxima:
