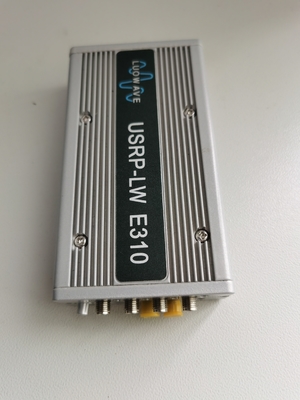

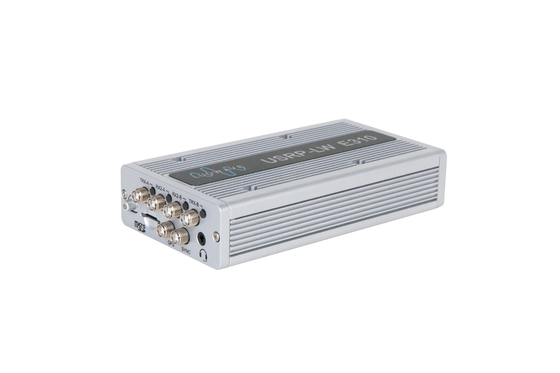

O software definiu o rádio, USRP-LW E310

Vista geral do produto:

O USRP E310 oferece software autônomo portátil uma plataforma de rádio definida projetada para o desenvolvimento do campo. O transceptor flexível de 2×2 MIMO AD9361 de Analog Devices fornece até 56 megahertz de frequências instantâneas da largura de banda e dos períodos de 70 megahertz – 6 gigahertz para cobrir faixas múltiplas do interesse. Bancos de filtro do RF no transmissor e na parte frontal do receptor para aumentar a seletividade.

O processador da banda de base usa o Xilinx Zynq 7020 SoC para entregar FPGA acelerou as computações combinadas com a operação autônoma permitida por um processador central do BRAÇO do duplo-núcleo. O USRP E310 inclui um grupo rico de periféricos tais como um receptor integrado de GPS para a conscientização da posição e a sincronização de tempo, assim como dois porta usb do anfitrião para o armazenamento, o I/O, e opções de alargamento de uma comunicação com dispositivos disponíveis imediatamente. Os usuários podem rapidamente protótipo e para distribuir projetos para aplicações móveis e encaixadas com o tamanho, o peso, e as exigências de poder apertados.

Característica principal:

• Gigahertz MHz-6 da cobertura 70 da frequência
• Até a largura de banda do sinal 56MHz
• transceptor de 2x2 MIMO
• A relação do transceptor tem um banco de filtro preselected
• processador do ARM Cortex A9-886 megahertz do Duplo-núcleo, Xilinx Zynq 7020 SoC FPGA
• 1GB DDR3 RAM para os processadores centrais do BRAÇO, 512 MB DDR3 RAM para a lógica de FPGA
• A taxa de preparação de amostras de FPGA PARA ARMAR o processador é até 10MS/s
• Apoie o uso da sincronização da referência do pulso de disparo do PPS
• Receptor de posicionamento global integrado do sistema de GPS
• Unidade de medida com inércia incorporado de 9 linhas centrais

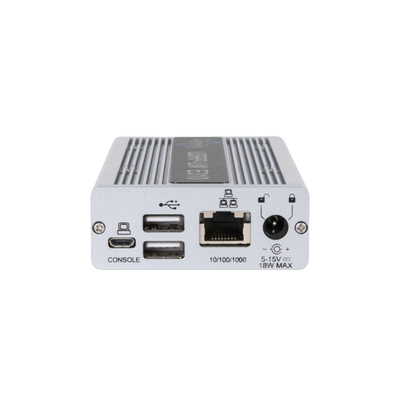

• Relação dos ethernet de 1 Gb e relação de USB
• Tamanho: 133 x 68,2 x 26,4 milímetros de peso: 357 g
• Sistema operacional incorporado de OpenEmbedded
• Open source UHD 3.8.0 do apoio ou motorista mais novo e relação do API
• Estrutura do desenvolvimento de FPGA que apoia RFNoC
• Rádio do apoio GNU

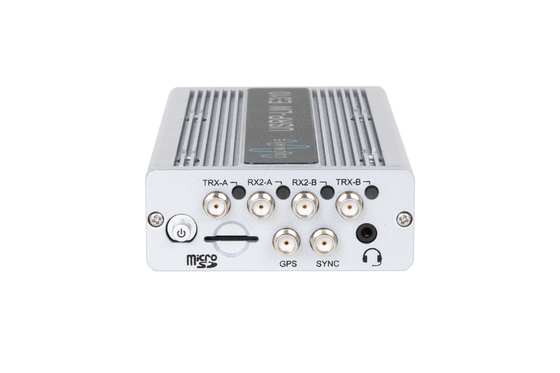

• A relação audio no painel frontal foi cancelada
• OpenEmbedded Linux
• Versão 14,0 do API do software livre do motorista do hardware de USRP (UHD) ou mais alto
• Estrutura do desenvolvimento de RFNoC™ FPGA
• Parâmetros relacionados:

Descrição do desempenho:

O transceptor AD9361 da parte frontal do RF fornece a largura de banda instantânea até 56 megahertz, a escala de frequência cobre 70 gigahertz MHz-6, e apoia 2X2 MIMO. O banco de filtro da pré-seleção do RF na parte frontal de transmite a relação e receba a relação aumenta a seletividade da frequência.

O processador da banda de base usa Xilinx Zynq 7020 SoC para fornecer a computação acelerada FPGA, combinada com a operação independente apoiada pelo processador central do BRAÇO do duplo-núcleo. USRP-LW E310 integra uma riqueza dos periféricos, tais como um receptor integrado de GPS que possa ser usado para a conscientização do lugar e a sincronização de tempo, e os portos duplos do anfitrião de USB que podem ser usados para o espaço de armazenamento expandido e os outros dispositivos de I/O. Usando o equipamento disponível imediatamente, os usuários podem rapidamente protótipo e para desenvolver aplicações encaixadas.

O USRP encaixou séries usa uma distribuição de Linux personalizada pela estrutura de OpenEmbedded para encontrar as necessidades específicas da aplicação. O sistema operacional do defeito é instalado com software de Driver™ do hardware de USRP (UHD) e as ferramentas de desenvolvimento da terceira tais como o rádio do GNU. E310 igualmente apoia a tecnologia de RFNoC. A estrutura do desenvolvimento de RFNoC FPGA pode executar cálculos do tempo real e cumprir as exigências do tratamento dos sinais de faixa larga.

Estrutura do sistema operacional e do desenvolvimento
