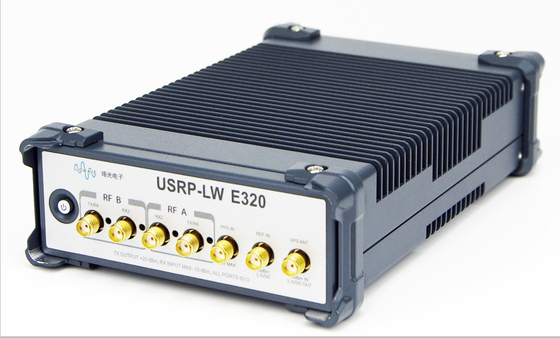

Ettus USRP E320 Compatível. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Cada 12 bits ADC / DAC USRP Software Defined Radio Device

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Destacar:

ADC/DAC de 12 bits USRP-LW E320

6 GHz USRP-LW E320

2T2R USRP-LW E320

Descrição do produto

O USRP-LW E320 é um dispositivo de rádio definido por software (SDR) incorporado de alto desempenho e rico em recursos que incorpora atualizações otimizadas no processamento de fluxo, sincronização, integração,Recuperação de falhas, e capacidades de gestão remota.

Características

Frente de RF:Equipado com transceptor de RF AD9361 que suporta configuração MIMO 2×2
Faixa de frequência:70 MHz a 6 GHz com largura de banda instantânea até 56 MHz
Unidade de processamento:Xilinx Zynq-7045 SoC combinando aceleração FPGA e CPU ARM de duplo núcleo para modos de operação autônomos ou cooperativos

Ferramentas de desenvolvimento apoiadas

GNU Radio
Matlab
C/C++
Python
VIVADO

Especificações

Parâmetro de RF		Fornecimento de energia
IIP3 (em NF típico)	-20 dBm	Corrente de tensão de entrada CC	10-14 V,3 A
Potência máxima de saída	> 10 dBm	Consumo máximo de energia	30 W
Figura do ruído do receptor	< 8,5 dB	Tamanho
Parâmetros do módulo de conversão		Tamanho	173 x 106 x 45 mm
Taxa de amostragem do ADC (máximo)	61.44 MSps	Ambiente de trabalho
Resolução do ADC	12 bits	Intervalo de temperatura de funcionamento	0-45°C
Taxa de amostragem DAC	61.44 MSps	Intervalo de temperatura de armazenamento	-40-85°C
Resolução do DAC	12 bits	Intervalo de umidade de funcionamento	10% a 90%
Taxa máxima de amostragem do PC hospedeiro	61.44MS/s	Intervalo de umidade de armazenamento	5% a 95%

Comparação dos DEG USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Módulo)	USRP-LW B205 (Cadeia)
Imagem
Faixa de frequência	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Apoio a duas filiais	Com duas tábuas integradas (não substituíveis)	Com duas tábuas integradas (não substituíveis)	Apoio a uma das suas filhas	Não suportado
Max. Largura de banda	160 MHz cada	200 MHz cada	100 MHz cada	Largura de 8 bits:80 MHz Largura de 16 bits:25 MHz	56 MHz cada
Canais NÃO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14 bits, taxa de amostragem configurável: 184.32, 200 MS/s DACs: AD9146 16 bits, taxa máxima de amostragem de 800 MS/s	ADCs:AD9695B Taxas de amostragem configuráveis de 14 bits: 200, 245,76 e 250 MS/s DACs:DAC37J82 16 bits, taxa de amostragem configurável: 200, 245,76 e 250 MS/s	AD9371 ADCs: 16 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s DACs: de 14 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s	ADCs:ADS62P42 14 bits 100 MS/s DACs:AD9777 16 bits 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Modelo FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interface de dados	GigE Porto,Portão 10GbE, PCIE x4	GigE Porto,Portão 10GbE, QSFP ((2*10G) ,A-USB, micro-EUA	GigE Porto,Portão 10GbE, A-USB, micro USB	Porta Gigabit Ethernet	Porta Ethernet, USB2.0	USB3.0
Tamanho (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Preço unitário	9999	23999	17999	3699	5999	2199	2199	599

Quem somos nós?

Produtos de radiofrequência e soluções de software da China Desde 2012, os produtos de venda rápida incluem:

Placas-filhas modulares SDR e RF USRP-LW
SDR integrado SDR-LW
Produtos da série COUNTER-UAV

Ettus USRP E320 Compatível. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Cada 12 bits ADC / DAC USRP Software Defined Radio Device 8

Por que nós?

Ettus USRP E320 Compatível. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Cada 12 bits ADC / DAC USRP Software Defined Radio Device 9

Contacte-nos

Não hesite em contactar-me se precisar de mais informações.

Skype: 86-18062514745

E-mail:Chen@luowave.com
