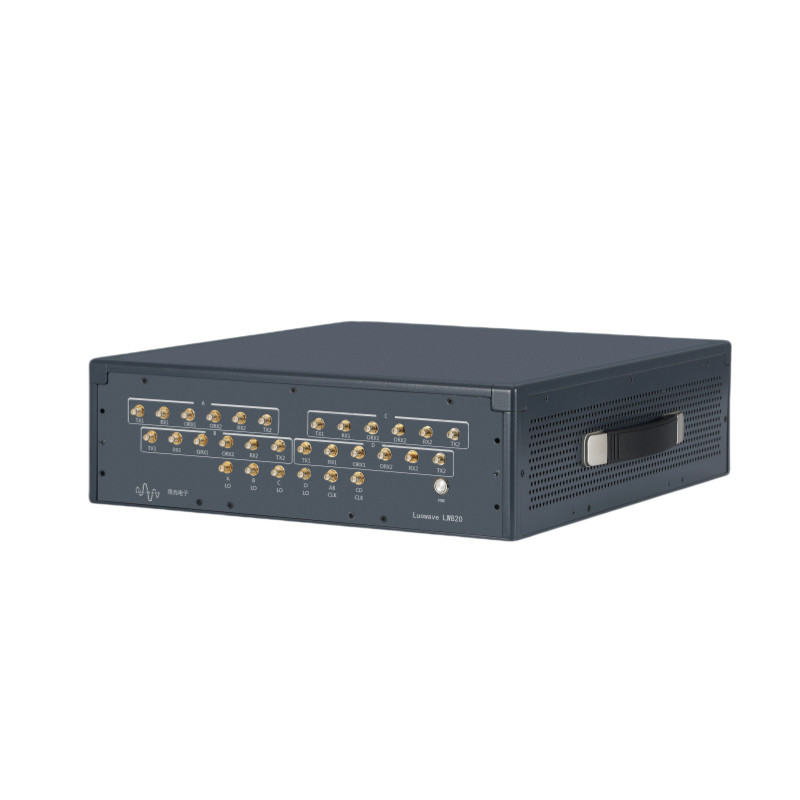

Luowave LW820 - Plataforma de rádio coerente de 8 canais definida por software

Desenvolvido inteiramente pela Wuhan Luowave Electronics, o Luowave LW820 representa uma solução SDR coerente de 8 canais de ponta,Integração do transceptor RF ADRV9009 da ADI e do SoC Xilinx UltraScale+ ZU11EG para um desempenho superior de processamento de sinalOperando em 75 MHz a 6 GHz com 200 MHz de largura de banda instantânea por canal, esta plataforma garante desvio de fase ultra-baixo (<1°) em várias unidades, tornando-a ideal para 5G/6G, radar,Satcom, e aplicações de detecção de espectro.

Características

✔ Núcleo de processamento de alto desempenho

• Xilinx ZU11EG MPSoC para processamento de banda base em tempo real
• ADI ADRV9009 RFIC que permite a operação em banda larga (75 MHz ∼6 GHz)

✔ Coherência multicanal

• Canais 8Tx/8Rx com alinhamento de fase entre dispositivos < 1°
• Suporta o relógio de referência externo e a sincronização PPS

✔ Arquitetura RF escalável

• Expansão da largura de banda para integração do sistema mmWave
• BW instantâneo de 200 MHz por canal para sinais de banda larga

✔ Interfaces de dados de alta velocidade

• PCIe e Gigabit Ethernet para transmissão de alto rendimento
• GPIO & JTAG para controle e depuração de hardware

✔ Suporte ao ecossistema de software

• Compatível com GNU Radio, MATLAB, LabVIEW
• API flexível para desenvolvimento de algoritmos DSP personalizados

Diagrama de blocos

Compatibilidade do software

Suporta GNU Radio, LabVIEW, MATLAB e outras estruturas de desenvolvimento.

Teste de sincronização de fase

O Luowave LW820 contém 4 peças de ADRV9009.com uma tensão de saída superior a 80 V,Em cenários em que vários chips trabalham em colaboração e o processamento de sinal complexo está envolvido, a sincronização de fase pode ser feita através de um sistema de sincronização de fase.O Luowave LW820 pode manter estavelmente e com precisão a sincronização de fase, satisfazendo os rigorosos requisitos de aplicação para a sincronização de fases na comunicação 5G, detecção de radar, etc., e melhorando efetivamente o desempenho geral do sistema.O desvio da consistência de sincronização de fase pode atingir 1°.
