Detalhes do produto:
|
| Frequência: | 27-29GHz | Modo frente e verso: | TDD |
|---|---|---|---|
| Tamanho da disposição: | 1*16, 1*64 opcional | Modo da polarização: | Vertical |
| Supressão do Sidelobe: | ≥ 13dB@normal | Lançamento EIRP: | ≥41dBm |
| Realçar: | sistema da onda de milímetro de 27GHz 29GHz,sistemas DC12V da onda de milímetro do radar 5g,Radar da onda de milímetro da C.C. 12V 29GHz |
||
Parâmetros principais do sistema
| frequência | 27-29GHz | |
| Modo frente e verso | TDD | |
| Tamanho da disposição | 1*16, 1*64 opcional | |
| Modo da polarização | vertical | |
| Supressão do Sidelobe | ≥ 13dB@normal | |
| Escala de varredura do feixe |
|
|
| Tempo de comutação do feixe | <3us | |
| Lançamento EIRP | ≥41dBm | |
| Receba G/T | ≥-8dB/K |
As ondas de milímetro têm uma vasta gama de aplicações nos campos tais como comunicações, o radar, a detecção remota, e a astronomia. Quando a construção 5G for completamente balanço, com a congelação da versão R16, povos gradualmente centre-se sobre as tecnologias chaves da fase seguinte de 5G. Entre elas, a tecnologia da onda de milímetro é sabida como o assassino de 5G.
A característica a mais grande da onda de milímetro é os recursos ricos da faixa de frequência. Comparado com a dificuldade na atribuição de recursos na faixa de frequência Sub-6, a onda de milímetro pode facilmente atribuir recursos da largura de banda acima de 100MHz, mesmo até 400MHz ou 800MHz. Baseado em tais recursos abundantes da largura de banda da frequência, a velocidade sem fio da transmissão da onda de milímetro 5G pode facilmente exceder Sub-6 em diversas vezes.
A onda de milímetro tem o comprimento de onda de alta frequência e curto, assim que o tamanho da antena é menor. Sob o mesmo volume, mais antenas podem ser integradas, um feixe mais estreito pode ser formado, e uma definição espacial muito alta pode ser obtida.
Solução
O sistema da onda de milímetro 5G lançado pelo SDR de Luowave é composto de um módulo maduro de USRP N321 (N310) mais um módulo da onda de milímetro. O módulo da onda de milímetro integra a antena de disposição, e um conjunto completo de sistema experimental de onda de milímetro 5G pode rapidamente ser construído com somente um computador. Com este sistema, o ensino 5G, a pesquisa e a demonstração podem ser realizados convenientemente.
O módulo da onda de milímetro pode individualmente ser controlado por um computador, com uma fonte de capacidade elevada configurável incorporado da frequência, e uma escala de varredura do feixe largo do ︒ ±60 fornece a suficiente garantia para a pesquisa beamforming.

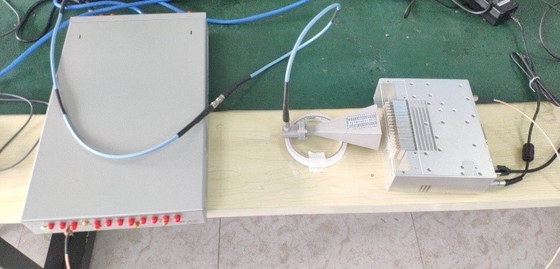

Figura 1 carta do teste do sistema
Figura 2 teste do sistema 64QAM
Figura 3 vista dianteira do módulo da onda de milímetro
Figura 4 vista traseira do módulo da onda de milímetro
