Detalhes do produto:
|
| Realçar: | módulo da onda de milímetro de 15W TDD,sistema da onda de milímetro de 15W TDD,Sistema da onda de milímetro de TDD |
||
|---|---|---|---|
As ondas de milímetro têm uma vasta gama de aplicações nas comunicações, no radar, na detecção remota, na astronomia e nos outros campos. Ao mesmo tempo que a construção 5G é completamente balanço, com o gelo da versão R16, povos se está centrando gradualmente sobre as tecnologias chaves na fase seguinte de 5G. Entre elas, incluindo a tecnologia da onda de milímetro, que é sabida como o assassino de 5G.
Comparado à tensão em atribuir recursos na faixa Sub-6, a onda milimétrica pode facilmente atribuir recursos da largura de banda acima de 100MHz, mesmo até 400MHz ou 800MHz. Baseado em tais recursos abundantes da largura de banda da frequência, a velocidade sem fio da transmissão da onda milimétrica 5G pode facilmente exceder Sub-6G em diversas vezes.

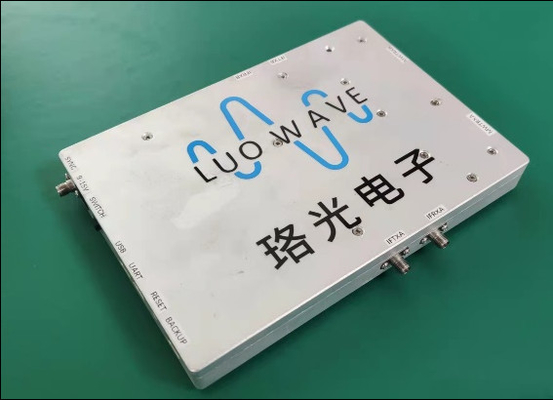

Como uma fabricação do equipamento de rádio e um prestador de serviços profissionais da tecnologia da aplicação, a eletrônica de Luoguang liberou uma série de produtos do SDR para encontrar as várias necessidades de Sub-6G. O MWM39 é um módulo recentemente desenvolvido da ótica eletrónica de Luo para encontrar as necessidades do campo da onda de milímetro e pode cobrir 37-40GHz. Este módulo pode ser usado com ou sozinho com os produtos de USRP.
Indicadores e relações
| projeto | índice | observação |
| Frequência de funcionamento do RF | 37-40GHz | |
| Se a frequência da operação é frequência média | 3.1-4.2GHz | |
| Modo frente e verso | TDD | |
| Número de canais do inversor | 2 | |
| Transmita o canal | ||
| Se o poder de entrada máximo da frequência da meados de-frequência | dBm 5 | |
| Perda de inserção variável da frequência da transmissão | DB 8 | Valores típicos |
| Alcance dinâmico do ganho | DB 35 | |
| Supressão especulativo da emissão | 50dB | |
| Receba o canal | ||
| Recebe o poder máximo | dBm 3 | |
| Receba a perda de inserção variável da frequência | DB 10 | Valores típicos |
| Alcance dinâmico do ganho | 20dB | |
| Receba a supressão do espelho | 35dB | |
| Ruído da fase |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Relação do RF | 2.92mm-F | |
| Se a relação da frequência intermediária | SMA-F | |
| Relação de controle | UART | |
| tensão | 12V | 9~15V |
| consumo de potência | <15w> | |
| tamanho | 185*130*20mm | O conector não incluiu |
O MWM39 pode ser controlado individualmente através de um PC com uma fonte de capacidade elevada incorporado da frequência.
Diagrama de bloco do módulo
Software
O módulo comunica-se com o computador de anfitrião usando uma porta de série. O software usado pelo computador de anfitrião é escrito pelo pitão, que é simples se operar e fácil controlar o módulo. O software informático do anfitrião apoia Windows e sistemas Linux.
