Comunicações sem fio do sistema 5G da onda de milímetro de Luowave

comunicações de onda de milímetro 5G

A faixa de onda do milímetro é no pelotão da frente de sistemas de comunicação sem fio do consumidor de alta capacidade comercial e é uma era nova de uma comunicação sem fio. Devido ao custo alto de dispositivos da onda de milímetro, previamente foram usados principalmente nas forças armadas. Contudo, com o desenvolvimento rápido de uma comunicação sem fio de faixa larga de alta velocidade, a condução ajudada automotivo, a inspeção da segurança, os testes médicos e outros campos da aplicação, onda de milímetro extensamente foram estudados igualmente e aplicados no campo civil nos últimos anos.

Presentemente, a faixa de frequência dourada de uma comunicação abaixo de 6 gigahertz foi difícil obter um espectro contínuo largo, que restringisse seriamente o desenvolvimento da indústria de uma comunicação. Ao contrário, a faixa de onda do milímetro ainda tem um grande número recursos potencialmente pouco utilizados do espectro. Uma variedade de dispositivos, microplaquetas, e aplicações da onda de milímetro são completamente balanço. Relativo à faixa da micro-ondas, as ondas de milímetro têm suas próprias características. Antes de mais nada, a onda de milímetro tem um comprimento de onda de funcionamento mais curto, que possa eficazmente reduzir o tamanho dos dispositivos e dos sistemas; Em segundo, as ondas de milímetro têm recursos abundantes do espectro e podem encontrar as necessidades das comunicações futuras da ultra-alto-velocidade.

Esta solução é baseada em dispositivos de USRP para executar radiocomunicação da onda de milímetro. O esquema inclui dois USRP-LW N321 e dois MWM39s assim como uma antena de chifre padrão do ganho com uma largura de banda máxima do sinal de 200MHz

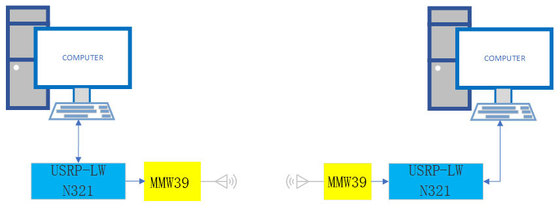

A estrutura de sistema é como segue:

O esquema usa o software e o hardware dos rádios software-definidos para o tratamento dos sinais da banda de base. No computador, o tratamento dos sinais da banda de base pode ser executado usando o rádio do open source GNU, ou LabView comercial, Matlab e o outro software.

Na extremidade do transmissor, o software no computador transmitirá os dados com a codificação de fonte, codificação de canal, modulação para gerar os dados modulados da forma de onda da banda de base, e então através do porto de SFP ao USRP-LW N321, USRP-LW N321 mudará a forma de onda digital da banda de base em um sinal análogo da forma de onda da banda de base e transmiti-la-á finalmente através da linha coaxial MWM39; O módulo MWM39 converte o sinal análogo a 39G e transmite-o através da antena.

No lado receptor, o MWM39 recebe um sinal da onda milimétrica 39G através de uma antena e os downconverts o sinal 6GHz a um sinal secundário, que seja transmitido sobre uma linha coaxial ao USRP-LW N321, USRP-LW N321 a forma de onda análoga da banda de base da entrada são recolhidos em uma forma de onda digital da banda de base, transmitida ao computador através do porto de SFP, e o computador sincroniza, demodula, descodifica e o outro processamento da forma de onda da banda de base dos dados recebidos.
