USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 1T1R USRP SDR

Name: USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205-I
Price: 975.00 USD
Availability: InStock

Nome da marca:	Luowave
Número do modelo:	USRP-LW B205-I
preço:	$975.00

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Artix™ 7 XC7A 100T

Weight:

0.04kg

Size:

10.4 × 5.7 cm

Destacar:

Largura de banda de 56 MHz USRP-LW B205-I

100T FPGA USRP-LW B205-I

70 MHz-6 GHz USRP-LW B205-I

Descrição do produto

Resumo

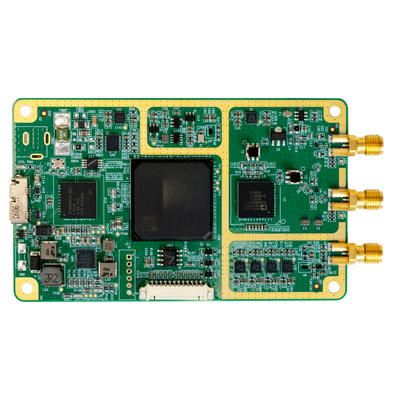

O USRP-LW B205-I é um equipamento de rádio definido por software compacto de consumo.Este dispositivo possui um Xilinx ArtixTM 7 XC7A 100T FPGA programável e um front-end de transmissão usando o circuito integrado RF AD9364 da ADI, tornando-o um transceptor 1T1R mais eficaz.

Características

Faixa de RF de 70 MHz a 6 GHz
Largura de banda máxima em tempo real de 56 MHz e taxa de amostragem de referência de 61,44 MSps
O UHD de código aberto suporta várias estruturas
Requer UHD 3.9.2 ou suporte a versões de controladores mais recentes
Suporte de conexão USB 3.0 de alta velocidade, alimentação USB
Interface comum GPIO e capacidades de depuração JTAG
Suporte para o relógio de referência de 10 MHz ou versão de sincronização PPS até
Apoie o XILINX VIVADO 2019.2

Ferramentas de desenvolvimento apoiadas

GNU Radio
Matlab
UHD
Visualização de laboratório

Especificações

Entrada de tensão CC	5V	Taxa de amostragem do ADC (máximo)	61.44 MSps
IIP3	-21 dBm	Resolução do ADC	12 bits
Potência de saída	> 10 dBm	Taxa de amostragem DAC	61.44 MSps
Figura de ruído	< 8,5 dB	Resolução do DAC	12 bits
Precisão do oscilador local	± 2,0 ppm	Taxa máxima de transferência com anfitrião (16b)	61.44 MSps
Tamanho	100,4 × 5,7 cm	Peso	00,04 kg

Comparação dos DEG USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Módulo)	USRP-LW B205 (Cadeia)
Imagem
Faixa de frequência	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Apoio a duas filiais	Com duas tábuas integradas (não substituíveis)	Com duas tábuas integradas (não substituíveis)	Apoio a uma das suas filhas	Não suportado
Max. Largura de banda	160 MHz cada	200 MHz cada	100 MHz cada	Largura de 8 bits:80 MHz cada Largura de 16 bits:25 MHz cada	56 MHz cada
Canais NÃO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14 bits, taxa de amostragem configurável: 184.32, 200 MS/s DACs: AD9146 16 bits, taxa máxima de amostragem de 800 MS/s	ADCs:AD9695B Taxas de amostragem configuráveis de 14 bits: 200, 245,76 e 250 MS/s DACs:DAC37J82 16 bits, taxa de amostragem configurável: 200, 245,76 e 250 MS/s	AD9371 ADCs: 16 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s DACs: de 14 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s	ADCs:ADS62P42 14 bits 100 MS/s DACs:AD9777 16 bits 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Modelo FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interface de dados	GigE Porto,Portão 10GbE, PCIE x4	GigE Porto,Portão 10GbE, QSFP ((2*10G) ,A-USB, micro-EUA	GigE Porto,Portão 10GbE, A-USB, micro USB	Porta Gigabit Ethernet	Porta Ethernet, USB2.0	USB3.0
Tamanho (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Preço unitário	9999	23999	17999	3699	5999	2199	2199	599

Quem somos nós?

Produtos de radiofrequência e soluções de software da China Desde 2012, os produtos de venda rápida incluem:

Placas-filhas modulares SDR e RF USRP-LW
SDR integrado SDR-LW
Produtos da série COUNTER-UAV

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 1T1R USRP SDR 8

Por que nós?

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 1T1R USRP SDR 9

Contacte-nos

Não hesite em contactar-me se precisar de mais informações.

Skype: 86-18062514745

E-mail:Chen@luowave.com

Etiquetas:

transceptor do SDR de 6GHz USB

Rádio definido software de DC6V

Alta velocidade de ETTUS USRP B210
