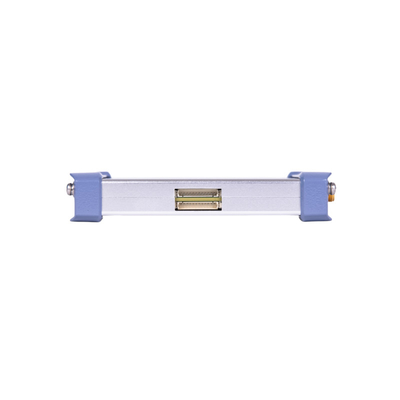

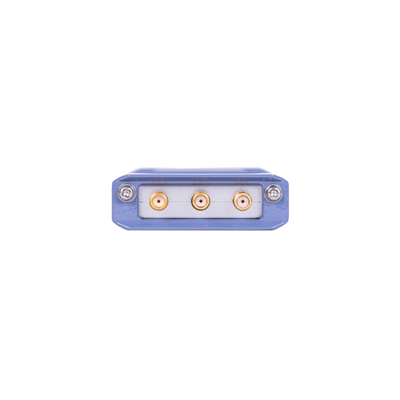

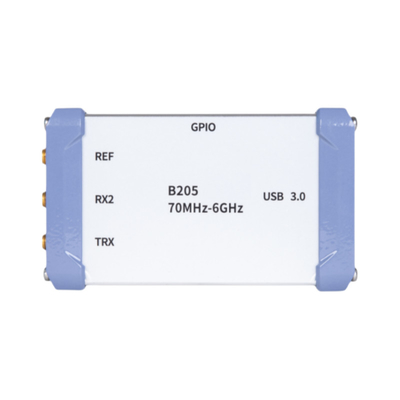

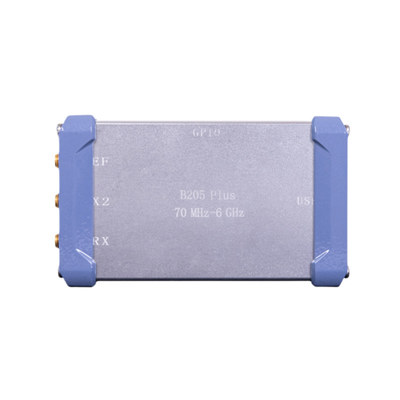

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Faixa de frequência, 56 MHz Largura de banda 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Faixa de frequência, 56 MHz Largura de banda 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Nome da marca:	Luowave
Número do modelo:	USRP-LW B205
preço:	$1,650.00

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Destacar:

70 MHz-6 GHz USRP SDR

56 MHz Largura de banda USRP SDR

1T1R USRP SDR

Descrição do produto

Resumo

O USRP-LW B205 é uma plataforma compacta de rádio definida por software (SDR) de nível industrial.programação opcional Xilinx Spartan-6 FPGA e utiliza o circuito integrado ADI's AD9364 RF para sua frente de transmissão, tornando-se um transceptor 1T1R rentável.

Características

A gama de frequências de RF abrange 70 MHz-6 GHz
Suporte à largura de banda máxima em tempo real de 56 MHz, taxa de amostragem de referência de 61,44 MS/s
Xilinx Spartan-6 FPGA opcional e programável
Open-source UHD suporta várias estruturas
Requer suporte de versão de driver UHD 4.0 ou mais recente
Suporte de conexão USB 3.0 de alta velocidade, alimentação USB
Interface comum GPIO e capacidades de depuração JTAG
Suporte a sincronização de relógio de referência de 10 MHz ou PPS
Suporte para Xilinx VIVADO/2019.2 e versões anteriores
Ideal para educação, investigação e aplicações de comunicação sem fios leves

Ferramentas de desenvolvimento apoiadas

GNU Radio
Matlab
UHD
Visualização de laboratório

Especificações

Entrada de tensão CC	5V	Taxa de amostragem do ADC (máximo)	61.44 MSps
IIP3	-21 dBm	Resolução do ADC	12 bits
Potência de saída	> 10 dBm	Taxa de amostragem DAC	61.44 MSps
Figura de ruído	< 8,5 dB	Resolução do DAC	12 bits
Precisão do oscilador local	± 2,0 ppm	Taxa máxima de transferência com anfitrião (16b)	61.44 MSps
Tamanho	spartan6: 9,7 × 6,1 × 1,6 cm	Peso	spartan6: 0,115 kg

Comparação dos DEG USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Módulo)	USRP-LW B205 (Cadeia)
Imagem
Faixa de frequência	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Apoio a duas filiais	Com duas tábuas integradas (não substituíveis)	Com duas tábuas integradas (não substituíveis)	Apoio a uma das suas filhas	Não suportado
Max. Largura de banda	160 MHz cada	200 MHz cada	100 MHz cada	Largura de 8 bits:80 MHz cada Largura de 16 bits:25 MHz cada	56 MHz cada
Canais NÃO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14 bits, taxa de amostragem configurável: 184.32, 200 MS/s DACs: AD9146 16 bits, taxa máxima de amostragem de 800 MS/s	ADCs:AD9695B Taxas de amostragem configuráveis de 14 bits: 200, 245,76 e 250 MS/s DACs:DAC37J82 16 bits, taxa de amostragem configurável: 200, 245,76 e 250 MS/s	AD9371 ADCs: 16 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s DACs: de 14 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s	ADCs:ADS62P42 14 bits 100 MS/s DACs:AD9777 16 bits 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Modelo FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interface de dados	GigE Porto,Portão 10GbE, PCIE x4	GigE Porto,Portão 10GbE, QSFP ((2*10G) ,A-USB, micro-EUA	GigE Porto,Portão 10GbE, A-USB, micro USB	Porta Gigabit Ethernet	Porta Ethernet, USB2.0	USB3.0
Tamanho (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Preço unitário	9999	23999	17999	3699	5999	2199	2199	599

Quem somos nós?

Produtos de radiofrequência e soluções de software da China Desde 2012, os produtos de venda rápida incluem:

Placas-filhas modulares SDR e RF USRP-LW
SDR integrado SDR-LW
Produtos da série COUNTER-UAV

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Faixa de frequência, 56 MHz Largura de banda 1T1R USRP SDR 8

Por que nós?

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Faixa de frequência, 56 MHz Largura de banda 1T1R USRP SDR 9

Contacte-nos

Não hesite em contactar-me se precisar de mais informações.

Skype: 86-18062514745

E-mail:Chen@luowave.com
