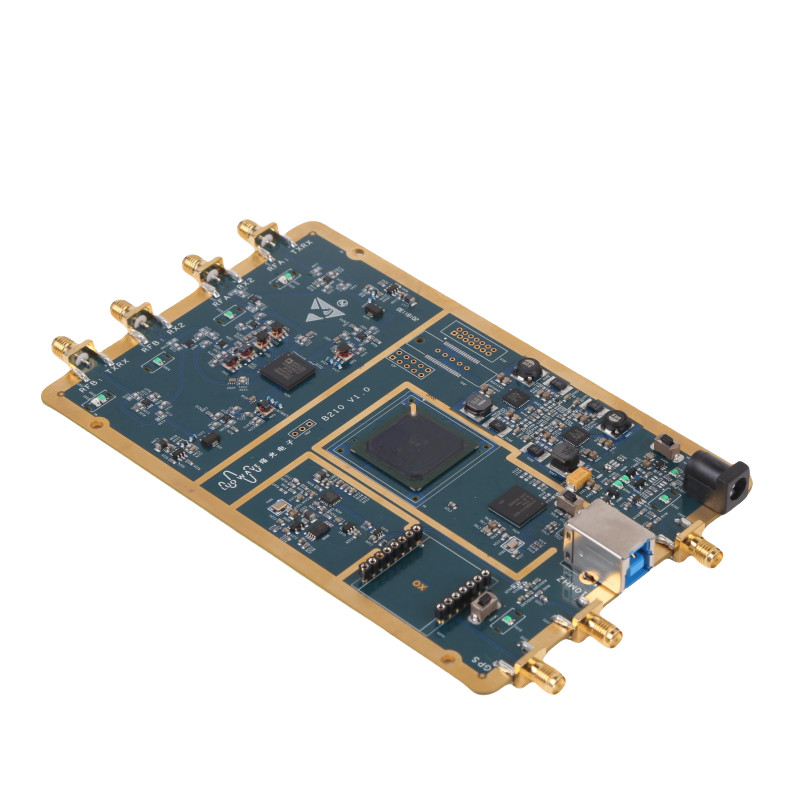

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 2T2R USRP SDR

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 2T2R USRP SDR

Nome da marca:	Luowave
Número do modelo:	USRP-LW B210-I
preço:	$1,200.00

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

Connector:

USB3.0

FPGA:

Artix™ 7 100G FPGA

Weight:

0.11Kg

Size:

17.2*10 cm

Destacar:

2T2R USRP-LW B210-I

70 MHz-6 GHz USRP-LW B210-I

ArtixTM 7 100T USRP-LW B210-I

Descrição do produto

Resumo

O USRP-LW B210-I é um equipamento de rádio universal definido por software de nível industrial altamente integrado, com capacidade de transceptor 2T2R, com múltiplas estruturas através do driver de hardware USRP de código aberto (UHD),Tem um Xilinx Artix programávelTMCom o front-end RF AD9361, o USRP-LW B210-I pode fornecer uma largura de banda máxima em tempo real de 56 MHz.

Características

Dois transceptores, RF de 70 MHz a 6 GHz.
Maximum real-time bandwidth of 56MHz (máxima largura de banda em tempo real de 56 MHz)
The open source UHD suporta uma variedade de frameworks
Dual signal chains using the AD9361 provide coherent MIMO caapability (Cadeias de sinal duplas usando o AD9361 fornecem capacidade MIMO coerente)
O USB 3.0 fornece uma capacidade de transmissão máxima de 61.44 MSps.
Suporte XILINX VIVADO versão até 2019.2

Ferramentas de desenvolvimento apoiadas

GNU Radio
Matlab
UHD
Visualização de laboratório

Especificações

Entrada de tensão CC	6V	GPS Lock TCXO Acuracy	1 ppm
Taxa de amostragem do ADC (máximo)	61.44 MSps	Single-sideband Mirroring	-40/-50 dBc.
Taxa de amostragem do ADC (máximo)	61.44 MSps	Rejecção LO 1 GHz	-40/-50 dBc.
Resolução do ADC	12 bits	1 GHz fase de ruído	- 102 dBc/Hz@10KHz
ADC Wideband SFDR	78 dBc.	5GHz fase de ruído	- 91dBc/Hz@10KHz
Taxa de amostragem DAC	61.44 MSps	Potência de saída	16 dBm.
Resolução do DAC	12 bits	IIP3	-20 dBm
Taxa máxima de transferência com anfitrião (16b)	61.44 MSps	Figura de ruído	< 8,5 dB
Precisão do oscilador local	± 2,0 ppm	Desbloquear GPS TCXO Accuracy	± 75 ppm
Processador (apenas para chassis)	17 8700.	Memória (só para chassis)	16G
Voltage (só para chassis)	220 V	Current (só para Chassis)	3A MAX.
Tamanho	A7 100T: 0,11 kg	Peso	A7 100T: 17,2*10 cm

Comparação dos DEG USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Módulo)	USRP-LW B205 (Cadeia)
Imagem
Faixa de frequência	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Apoio a duas filiais	Com duas tábuas integradas (não substituíveis)	Com duas tábuas integradas (não substituíveis)	Apoio a uma das suas filhas	Não suportado
Max. Largura de banda	160 MHz cada	200 MHz cada	100 MHz cada	Largura de 8 bits:80 MHz cada Largura de 16 bits:25 MHz cada	56 MHz cada
Canais NÃO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14 bits, taxa de amostragem configurável: 184.32, 200 MS/s DACs: AD9146 16 bits, taxa máxima de amostragem de 800 MS/s	ADCs:AD9695B Taxas de amostragem configuráveis de 14 bits: 200, 245,76 e 250 MS/s DACs:DAC37J82 16 bits, taxa de amostragem configurável: 200, 245,76 e 250 MS/s	AD9371 ADCs: 16 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s DACs: de 14 bits, taxas de amostragem configuráveis: 122.88, 125 e 153,6 MS/s	ADCs:ADS62P42 14 bits 100 MS/s DACs:AD9777 16 bits 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Modelo FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interface de dados	GigE Porto,Portão 10GbE, PCIE x4	GigE Porto,Portão 10GbE, QSFP ((2*10G) ,A-USB, micro-EUA	GigE Porto,Portão 10GbE, A-USB, micro USB	Porta Gigabit Ethernet	Porta Ethernet, USB2.0	USB3.0
Tamanho (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Preço unitário	9999	23999	17999	3699	5999	2199	2199	599

Quem somos nós?

Produtos de radiofrequência e soluções de software da China Desde 2012, os produtos de venda rápida incluem:

Placas-filhas modulares SDR e RF USRP-LW
SDR integrado SDR-LW
Produtos da série COUNTER-UAV

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 2T2R USRP SDR 8

Por que nós?

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Faixa de frequência 56MHz Largura de banda 2T2R USRP SDR 9

Contacte-nos

Não hesite em contactar-me se precisar de mais informações.

Skype: 86-18062514745

E-mail:Chen@luowave.com
